石灰石提升机

1847

规格/型号：NE30

品牌：暂无

应用领域：暂无

产地：河南 - 新乡

厂家/供应商：新乡市耀源振动机械制造有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2021-12-10

级别：待认证

石灰石提升机说明介绍

石灰石提升机,铸造砂提升机-新乡耀源厂家生产定做NE斗式提升机简介：
NE板链斗式提升机综合行业经验技术而研制的新型提升产品；NE系列板链斗式提升机由于节能效率高，NE板链斗式提升机正在逐步替代HL型等环链式提升机。NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶部,在物料重力作用下自行卸料。NE型板链斗式提升机采用自流式装料，重力式卸料。链条是合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。
NE板链斗式提升机采用流入式喂料替代传统斗式提升机的掏取式喂料，重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。是传统斗式提升机的换代产品。

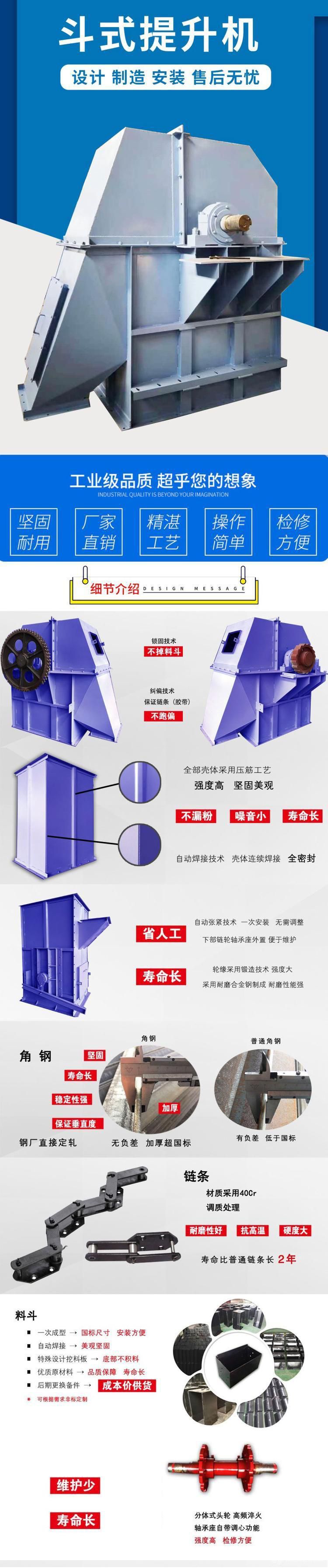

NE板链斗式提升机

NE系列板链斗式提升机工作原理
NE系列板链斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶部，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。
NE板链斗式提升机产品特点:
1.密封性好，环金污染少。
2.操作、维修方便、易损件少。
3.使用成本低，由于节能和维修少，使用成本极低。
4.运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好。环境污染少。
5.结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
7.输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。
8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。
NE板链斗式提升机主要结构:
NE系列板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--WNE800采用双排链。
驱动装置---采用多种驱动组合驱动,(依用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
下部装置---安装有自动张紧装置。
头部链轮：
1、结构：由轮毂和分体齿圈组成。
2、材质：轮毂ZG45；齿圈20CrMo锻钢；高强度铰直栓。
3、技术数据：分低速12个齿，高速24个齿两种。
4、加工方法：线切割同步整体加工；安装后分割。
5、热处理方法：轮毂调质HB217-255；齿圈表面淬火硬度HRC55-60
尾部链轮
1、材质：ZG35Mn。
2、技术数据：光轮无齿精车。
3、热处理：中频淬火HRC55-60。
4、尾轮光齿能有效的防止头尾不同步引起的跳齿和磨损现象。
NE系列板链斗式提升机特点及技术要求:
a.采取了流入式喂料，使输送机各部分以及和物料之间很少发生挤压和碰撞，运行平稳，维修方便。
b.输送链采用板链的面接触，替代传统斗提环链的点接，从而使使用寿命大提高，输送链寿命可达五年以上。
c.因采取了流入式喂料，重力诱导式卸料，斗低线速高（15-30m/min），无回料现象功率只相当于普通环链斗提机的40%左右。
d.运转率高，无故障运行可达3万小时以上。
e.输送能力大，输送时范围15-800m3/h。
f. 密封性好，环境污染少。
g.操作、维修方便，易损件少。
NE系列板链斗式提升机技术参数表:
