粗细粉分离机

粗细粉分离机

浏览量 1483
规格/型号:CXFL系列
品牌:上海山美股份
应用领域:选矿设备
产地:上海 - 上海
厂家/供应商:上海山美环保装备股份有限公司
咨询电话::暂无(请说明信息源自“北方有色网”)
更新时间:2023-11-09
级别:待认证

粗细粉分离机说明介绍

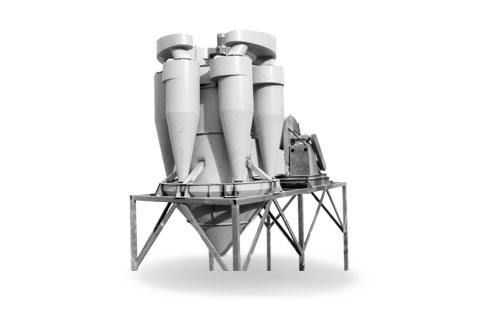

CXFL系列粗细粉分离机

CXFL系列粗细粉分离机

CXFL系列粗细粉分离机是我公司在南京工业大学硅酸盐工程研究所开发的转子式选粉机基础上,结合国外的选粉技术,针对水泥厂生料及水泥的不同特性,自行研制开发的选粉机设备。

进料粒度:-

生产能力:20-100t/h

应用领域:水泥行业

适用物料:水泥

CXFL系列粗细粉分离机产品特点与技术优势

1、采用可拆换组合式螺旋桨撒料盘,使物料迅速向上扬起,形成均匀分散的立体料幕,进行预分级。

2、用耐磨的可拆换40Cr圆钢替代原来采用的无缝钢管,解决了钢管磨穿后,料粉从穿孔部位灌入钢管内,破坏转笼平衡,引起震动,同时也延长了转笼的使用寿命。

3、优化设计了转笼的角度、柱网密度、转速、直径使之更适应生料选粉的需要。

4、采用双转子结构,通过下笼形转子形成稳定的强制涡流,对落下的粗物料再次分散、分级,提高选粉机的分级效率和精度。

5、参照旋风收集技术,结合生料特性,对旋风收集器的蜗牛角,减速板以及高径比等进行了计算机模拟设计,减小流体阻力,提高收集效率。

6、采用调速电机调节转速,细度调节方便,灵敏可靠,且调节范围宽。

7、在所有易磨部位,均采用新型耐磨衬板保护,检修简单方便,有效延长主机寿命。

8、转动系统采用了干油润滑系统,成功解决了轴承缺油易损难题。

9、超静定结构的使用,整机基本无振动。新型防尘减振风机的使用,使系统振动降到较低,大大增强了设备运转平稳性。

CXFL系列粗细粉分离机工作原理

1、出磨物料由选粉机上部料斗进入选粉机,落到与转子成一体的组合式螺旋桨撒料盘上,在撒料盘的高速旋转作用下,物料一方面受到惯性离心力作用向四周撒出,同时受螺旋桨撒料盘叶片产生的上升气流作用向上扬起,在撒料盘螺旋桨叶片上形成物料沸腾。物料中较细的颗粒向上飘起,呈悬浮分散状态,而较粗或较重的物料被撒料盘叶片分散沿筒壁落下,完成第一次选粉。

2、撒料盘下方设有下笼形转子,下笼形转子随主轴一起转动,形成涡旋气流,将沿筒壁落下的较粗重的物料及物料粉打散,其中的细粉向上扬起,重新回到循环风中,再次分级,粗粉经滴流装置,从内锥体排出。

3、撒料盘上方设有上笼形转子。在选粉室内,上笼形转子分级圈表面附近的气流及分散于气流中的物料在分级圈的带动下与分级圈一起作高速转动,在分级圈周围形成均匀强烈的涡旋气流。气流中的物料所受到的离心力大小可通过调速电机、主轴的转速来调节。当转速增大时,该力也增大。此时如果保持处理风量一定,则切割粒径将减小,产品变细;若转速减低,则产品变粗。因而本机在工作过程中产品的细度可根据具体的工艺要求灵活调节控制,并且改善了物料颗粒的分级效果,提高了选粉效率。

4、经上笼形转子分级后的细颗粒随循环风进入外部各个旋风集尘器内。由于新设计的旋风集尘器采用两出风口结构,并在进风口蜗牛角处加设了导风板,在内锥筒增设了反射屏,在旋风筒套筒下端增设减速板,从而使旋风集尘器的流体阻力大幅下降。循环风在导风板作用下,以较高的风速进入旋风收集器。在蜗牛角扩大部分风速突然降低,加速颗粒沉降,也提高了旋风集尘器的集尘效率。由下出风口排出的风直接进入收尘器,大大降低了循环风中的含尘量,降低了成品细度。
