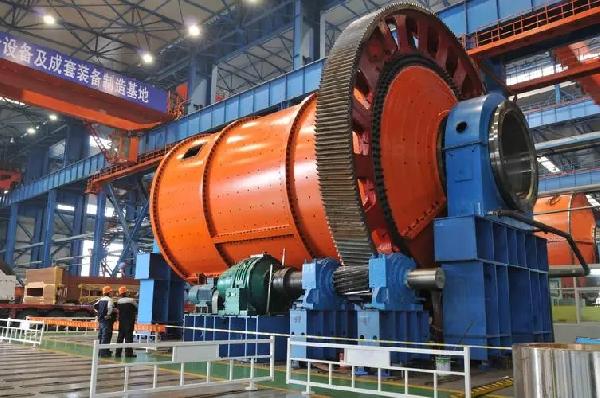

球磨机是由水平的筒体，进出料空心轴及磨头等部分组成，筒体为长的圆筒，筒内装有研磨体，筒体为钢板制造，有钢制衬板与筒体固定，研磨体一般为钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段。根据研磨物料的粒度加以选择，物料由球磨机进料端空心轴装入筒体内，当球磨机筒体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它附在筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。 物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装各种规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。
筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度较大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入第一仓时候被钢球击碎，物料进入第二仓时候，钢段对物料进行研磨，磨细合格的物料从出料端空心轴排出，对进料颗粒小的物料进行磨细时候，如砂二号矿渣，粗粉煤灰，磨机筒体可不设隔板，成为一个单仓筒磨，研磨体也可以用钢段。 原料通过空心轴颈给入空心圆筒进行磨碎，圆筒内装有各种直径的磨矿介质（钢球、钢棒或砾石等）。当圆筒绕水平轴线以一定的转速回转时，装在筒内的介质和原料在离心力和摩擦力的作用下，随着筒体达到一定的高度，当自身的重力大于离心力时，便脱离筒体内壁抛射下落或滚下，由于冲击力而击碎矿石。同时在磨机转动过程中，磨矿介质相互间的滑动运动对原料也产生研磨作用。磨碎后的物料通过空心轴颈排出。球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。
球磨机主机包括筒体，筒体内镶有用耐磨材料制成的衬，有承载筒体并维系其旋转的轴承，还要有驱动部分，如电动机，和传动齿轮，皮带轮，三角带等。 关于叫叶片的零件，一般不是主要部件，在进料端的部件进料口内有内螺旋可称其内螺旋叶片，在出料端的部件出料口内有内螺旋也可称其内螺旋叶片。 另外在出料端的辅助设备中如果用螺旋运输机，在该设备里会有叫螺旋叶片的零件，但是严格的说，它已经不算球磨机的零件了。根据物料及排矿方式，可选择干式球磨机和湿式格子型球磨机。节能球磨机，采用自动调心双列向心球面滚子轴承，运转阻力小，节能效果显著。筒体部分，在原有筒体出料端增加了一段圆锥筒体，既增加了磨机的有效容积，又使筒内介质分配更加合理。本产品广泛用于
有色金属、黑色金属、非金属选矿场及化工、建材行业作物料研磨使用。
（1）增大有效容积 提高磨机有效容积可同比提高磨机生产率，衬板厚,重量大,增加了动力消耗,又减小了筒体有效容积,降低了球磨机的生产效率。如选用磁性衬板，可使筒体的有效容积增加,同时重量相对减小,动力消耗降低了。然而选用较薄的磁性衬板也有一定的弊端,由于厚度小,抗击打能力不如现用的Cr一Mn一Mo合金铸钢衬板,容易出现破裂问题。例如针对衬板问题某些厂家采用沟槽式环形衬板，增加了球矿接触表面，加强研磨作用，且对矿石有提升能力，减小了能耗，被广泛应用。 （2）增加充填率和转速率 球磨机的处理能力随钢球的充填率增加而增加，提高充填率增加了钢球碎磨矿石的几率和矿石自磨作用。钢球充填率在45%时球磨机负荷为最大,超过45%时随充填率的增加其负荷大幅度下降。这主要是因为随着充填率的增加,钢球起抛点被抬高,钢球落下的冲砸合力作用点加速向回转中心靠近和超过,其合力矩大大缩短而变为O到负值,其钢球（含矿）砸落下的冲击合力矩所需负荷由大变为0,直到变为推动筒体转动的动力（即合力作用点超过中心,合力矩为负值）。 （3）改变磨矿介质形状 可选用椭圆球介质代替现用圆球介质,椭圆球与圆球相比,其优点如下: 椭圆球与同直径的圆球相比,重量增加62%,冲击力强,提高了破碎能力; 椭圆球之间由线接触代替圆球之间的点接触,接触面积比圆球大4倍,对物料具有选择性粉碎和良好的筛分作用,产品粒度均匀,减少了过粉碎现象; 椭圆球与同直径的圆球相比,球的表面积增加8%,加大了钢球介质与物料的接触面,提高了研磨能力; 椭圆球与磨机衬板是以线接触代替了圆球的点接触,减少了钢球介质对衬板的磨损,降低了钢球介质和磨机衬板的冲击,从而减少钢球介质和磨机衬板的磨损,延长了使用寿命; 椭圆球还具有抗静电、抗潮湿作用,能减轻对细粉的吸附,减少饱磨现象。 椭圆球体与圆球体相比,可使球磨机的破碎和研磨能力得到很大提高,同时对设备损耗也有相应的降低。
