1、 可抽式立式长轴泵为立式单级（多级）离心式或斜流式带导叶体结构。
2、 泵的结构型式有泵吐出口在安装基础之上和之下(型式代号分别为S和X)、泵承受轴向力和电机承受轴向力(型式代号分别为T和D)、外接润滑水和泵自身润滑等形式。
3、 泵安装型式有湿坑式安装或干坑式安装。
湿坑式安装：泵下部浸没在吸水池中。
干坑式安装：泵采用管道进水，泵吸入喇叭口与进水管道之间采用90°肘形进水弯管联接。
4、 泵轴承为橡胶导轴承或赛龙导轴承。
5、 泵口径在1000mm以下时，泵转子一般为不可抽形式；泵轴向水推力及转子重量一般由泵本体推力轴承承受，泵和电机之间采用弹性联接；泵吐出口位于安装面基础之上（型式代号为ST的结构形式）。如有要求，也可以由电机承受轴向水推力及转子重量；或其它结构形式的组合（型式代号为SD、XT、XD）;用户如有要求， 也可以设计成可抽式结构形式。泵口径在1000mm以上时，泵转子一般为可抽形式；泵轴向水推力及转子重量一般由电机推力轴承承受，泵和电机之间采用刚性联接；泵吐出口位于安装面基础之下（型式代号为XD）。如有要求，也可以由泵承受轴向水推力及转子重量；或其它结构形式的组合（型式代号为XT、SD、ST）。用户如有要求， 也可以设计成不可抽式结构形式。
6、 泵本体承受轴向水推力及转子重量时，泵推力轴承采用稀油润滑，推力轴承部件带Pt100测温元件测轴承温度或压力式温度计测润滑油温度。
7、 泵轴向密封采用填料密封。
8、 在泵安装基础上可以进行叶轮与叶轮室（转动部分与静止部分）之间间隙的调整，操作方便。
9、 从吐出方向往泵看，电机接线盒与泵外接润滑水接管位于左侧。也可根据用户要求，布置在其它方位。
技术参数流量范围30-70000m³/h，扬程范围7-200m。
可抽式立式长轴泵型号说明
|
1400LK—30Ⅰ |
500LB—55.3Ⅰ(×2、3) |
|
1400——泵吐出口径1400mm |
500——泵吐出口径500mm |
|
L———立式长轴泵 |
L———立式长轴泵 |
|
K———转子可抽芯 |
B———转子不可抽芯 |
|
30———泵的设计扬程 |
55.3———泵的设计扬程 |
|
Ⅰ———泵设计顺序（第一次设计无标示） |
Ⅰ———泵设计顺序（第一次设计无标示） |
|
注：对于大口径泵 |
选型原则
可抽式立式长轴泵产品主要零部件材质Materials Of Major Parts
|
介质 Media 零件 Parts |
清水 Clear water |
海水 Seawater |
污水（含磨料） Sewage（incl.of abrasiv powder） |
|
吐出弯管 Discharge elbow 中间接管（外、内） Intermediate column (internal & external) |
Q235-A |
HT200Ni2Cr 0Cr18Ni9 ZG0Cr18Ni12Mo2 |
Q235-A |
|
导叶、吸入喇叭口 Guide vane, Suction bellmouth
|
HT200 |
HT200Ni2Cr ZG0Cr18Ni9 ZG0Cr18Ni12Mo2 |
HT200、QT500-7 ZG1Cr13Ni1 |
|
叶轮 Impeller |
ZG1Cr13Ni1 HT200 |
ZG0Cr18Ni9 ZG0Cr18Ni12Mo2
|
QT500-7 ZG1Cr13Ni1 |
|
叶轮室、密封环 Shroud,wearing ring |
HT200 ZG2Cr13 |
ZG0Cr18Ni9 ZG0Cr18Ni12Mo2
|
ZG1Cr13Ni1 QT500-7 |
|
主轴 Main shaft |
45、2Cr13
|
2Cr13、0Cr18Ni9 0Cr18Ni12Mo2
|
45、2Cr13 1Cr18Ni9 |
|
轴套 Shaft sleeve |
45,2Cr13 |
2Cr13、0Cr18Ni9 ZG0Cr18Ni12Mo2
|
2Cr13、1Cr18Ni9 |
|
导轴承 Guide bearing |
HT200+耐磨橡胶 HT200+abrasive rubber HT200+赛龙 HT200+Thordon bearing |
HT200+耐磨橡胶 HT200+abrasive rubber HT200+赛龙 HT200+Thordon bearing |
HT200+耐磨橡胶 HT200+abrasive rubber HT200+赛龙 HT200+Thordon bearing
|
注：根据用户具体使用要求，可另选其它适合材质。铸铁材质叶轮只适用于闭式叶轮。

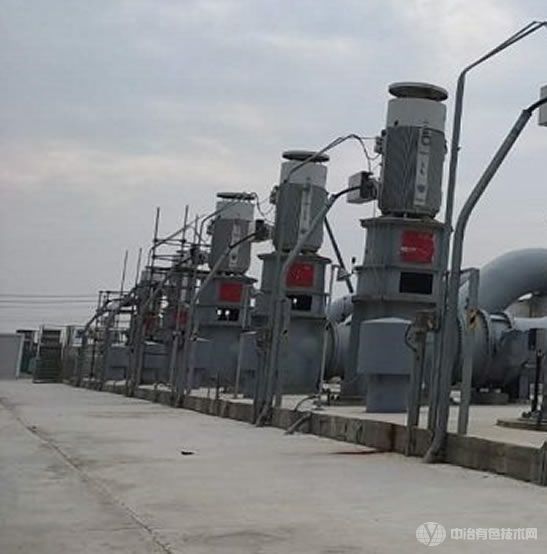

应用案例可抽式立式长轴泵广泛用于原生水处理厂，污水处理厂，冶金钢铁行业（特别是该行业漩流池输送氧化铁皮水）、电厂、矿山、市政工程及农田水利工程。该系列产品经过众多用户实际使用证明性能可靠,运行平稳,各指标符合国家标准!

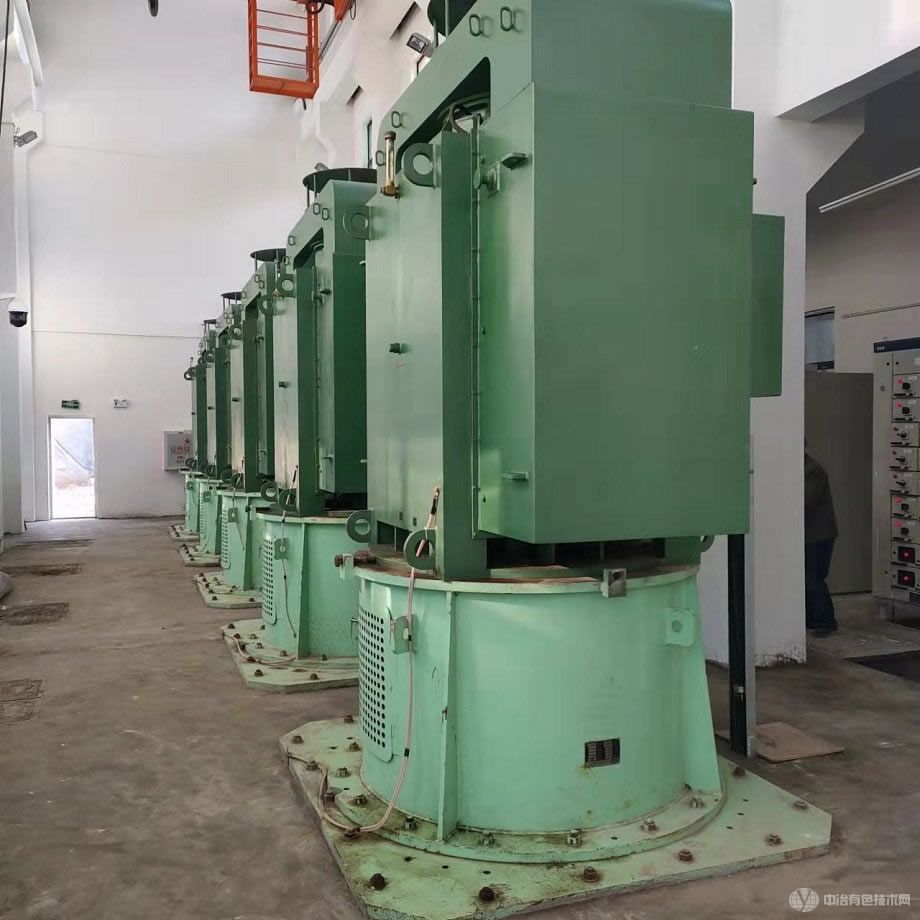

涔天河灌区白芒营泵站5台立式长轴泵

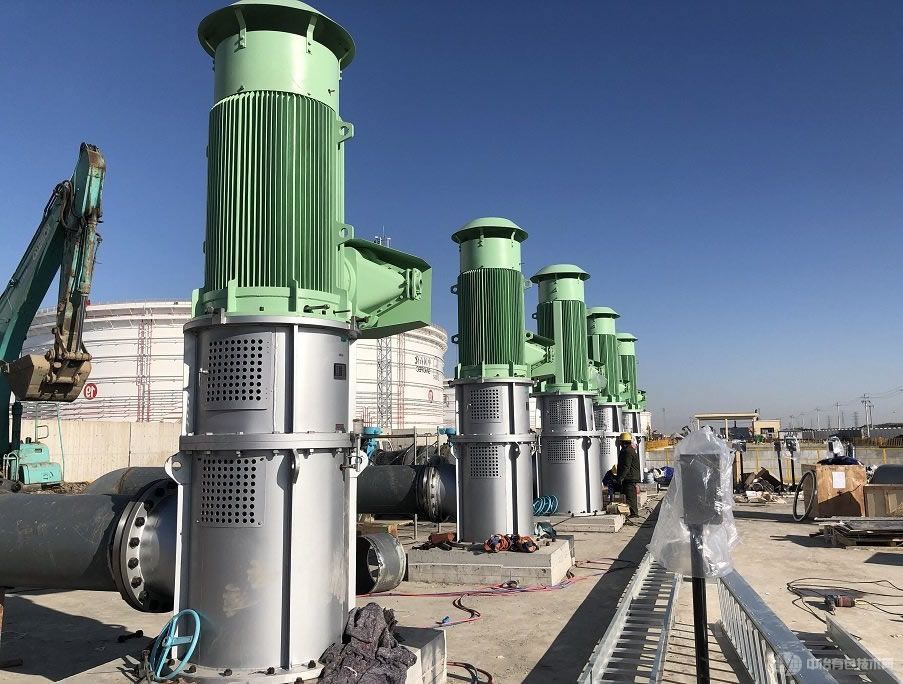

天津原油商业储备项目立式长轴泵
产品结构说明
简图一. LK型立式长轴泵结构简图(型式ST)
简图二. LK型立式长轴泵结构简图(型式XD)
