![多缸液压圆锥破碎机 多缸液压圆锥破碎机](/uploads/image/20230202/c2c5807ca05d3de5b660f8d2c0e1eb7a.jpg)

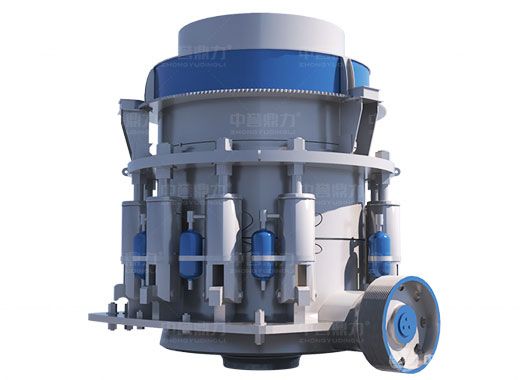

多缸液压圆锥破碎机
多缸液压圆锥破碎机在砂石生产线中常用在中碎和细碎环节,中誉鼎力研发生产的DLHPT系列多缸液压圆锥破碎机,集液压、电气、自动化等技术于一体,相对于传统弹簧圆锥破来说,具有产品呈立方体、满腔给料、破碎效率高、衬板磨损小、运行成本低、维护调整方便等特点。
适合行业:水泥、建材、金属和非金属矿等行业
建议物料:铁矿石、玄武岩、石灰岩等
处理能力:100-1200T/H
排料粒度:10-38mm
设计理念
1、采用主轴固定、偏心套绕主轴旋转的多缸液压圆锥破结构;
2、层压缩破碎设计,使破碎发生在物料和物料之间,破碎效率高;
3、且不依靠较小的排料口获得较小的产品粒度。
![多缸液压圆锥破碎机工作原理 多缸液压圆锥破碎机工作原理](/uploads/image/20230202/ce884a7b923dddfa665a7158826419ee.jpg)

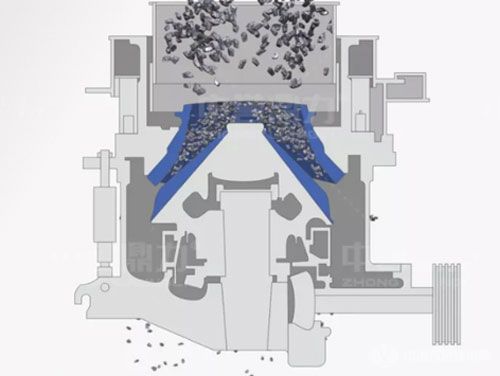

多缸液压圆锥破碎机工作原理
多缸液压圆锥破碎机结构简单,由电机、传动轴、齿轮、偏心套、定锥、动锥等部分组成,采用挤压式的工作原理,电机通过三角带、传动轴、伞齿轮副带动偏心套旋转,动锥在偏心套的带动下做旋摆运动。定锥和动锥时而靠近、时而偏离,360度对破碎腔内的物料挤压、搓撵破碎,破碎后的物料从下方排料口排出机腔。
性能特点
运行平稳
保险杠油路采用大通径油管,大容量蓄能器,缓冲性能,反应更迅速,设备运行更稳定;
生产效率高
固定式主轴,承载能力强,设备结构更加紧凑,体积小,生产效率高;
安装简单
配套浮动安装底座,安装更简单,省时省力,同时对基础要求小,投资成本低;
维护成本低
椎体壁加厚的同时,改良衬板原有的固定方式,无需灌胶,更方便快捷,维护成本低;
负载能力强
锡青铜衬套滑动轴承设计,和传统滚动轴承相比,设备在高粉尘、高冲击环境下仍可以保持比较高的负载能力,并且生产费用低;
![多缸液压圆锥破碎机-层压破碎 多缸液压圆锥破碎机-层压破碎](/uploads/image/20230202/4b268c0ee845579c3e2e9bfd6fa4c445.jpg)

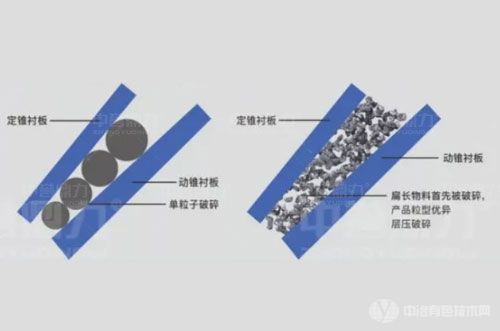

层压破碎
通过采用粒间层压原理设计,利用物料间相互挤压,扁长物料先被破碎,可以提高破碎效率和细料比例,在很大程度上减少针片状物料,产品粒形好,并且易损件钢耗小;
![多缸液压圆锥破碎机-液压润滑系统 多缸液压圆锥破碎机-液压润滑系统](/uploads/image/20230202/394784cec5a2353ca1142d6e68e6131b.jpg)
液压润滑系统
一体式液压润滑系统设计,延长设备使用寿命,非接触式迷宫密封件无磨损,增加球面浮动密封,保持润滑油清洁度。风机采用德国AKG风冷器,冷却效果好,防止水冷带来的水油混合造成的设备损坏;
零配件寿命长
水平轴回油处加装温度传感器,实时监测油温,使设备平稳运行,传动系统采用螺旋伞齿轮,传动更平稳,工作噪音低,使用寿命长;

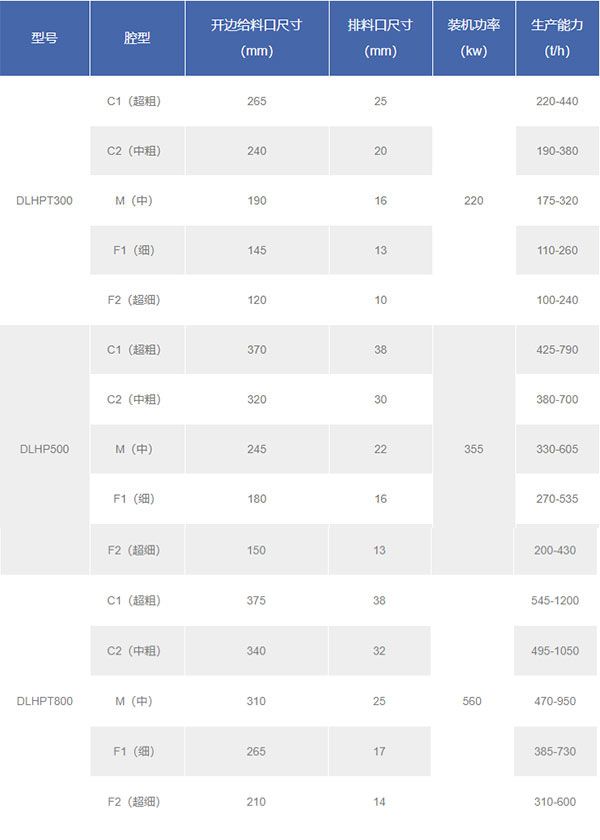

多缸液压圆锥破碎机技术参数
![多缸液压圆锥破碎机技术参数 多缸液压圆锥破碎机技术参数](/uploads/image/20230202/78779de3b0fbc30c746f7965dff9465f.jpg)
