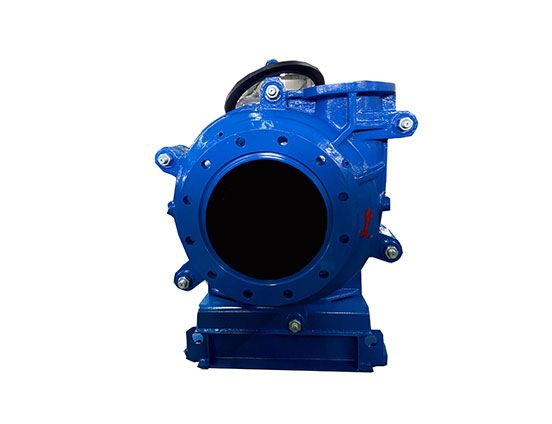

1. 产品概述
NZJF为泡沫渣浆泵,由在NZJAH泵基础上,针对浮选作业中浮选泡沫的输送而优化设计而来,因此该泵的大部分零部件与NZAH泵型具有很好的通用性。为提升输送泡沫的能力,对叶轮、前护板进行了大的改进设计,在输送含有泡沫的矿浆上与普通的卧式渣浆泵相对,具有明显的优势。该系列产品的目的在于解决目前选矿行业中一直存在的泡沫矿浆输送难的问题。
2. 产品特点
1) 具有超大的吸入口,提升渣浆泵的吸入能力,降低大量泡沫造成泵进口气堵的可能,增强该系列渣浆泵的泡沫输送能力;
2) 与立式泡沫泵相比,占地面积小,设备布置更加紧凑,同时由于采用卧式泵的结构,继承了卧式双壳体泵安装维护简单的优点;
3) 叶轮采用半开式设计,且大口径的叶轮采用长短叶片,提高叶轮抗气蚀性能;
4) 过流件可根据工况条件,采用高铬及橡胶材质搭配使用,灵活多样;
5) 轴封形式多样,可选用填料密封,副叶轮密封及机械密封三种,三种密封可相互替代更换而不需要更换其他部件;
6) 叶轮及护板之间的间隙设计有可调组件,在日常停机维护中可方便地进行间隙调整;
7) 泵与电机之间的连接方式根据工况及现场条件,可采用皮带、联轴器、减速机等方式;
9) 泵出口方向可按八个角度选装安装,以适应现场管路安装。
3. 适用范围
1) 该系列渣浆泵为泡沫渣浆泵,具有很强的吸入能力,适用于有色、黑色等金属矿山选矿行业中泡沫浆料的输送,同时适用于高效浓密机底流高浓度矿浆的输送;
2) 推荐使用的单级扬程低于40m;
3) 输送泡沫体积系数可达到3.0;
4) 适用最高矿料重量浓度低于65%;
5) 当选用橡胶材质过流件时,输送矿浆温度推荐不超过70℃;
6) 橡胶渣浆泵耐压值不超过1.4Mpa,金属泵耐压值不超过2.1Mpa;
7) 只作为单级泵使用。
