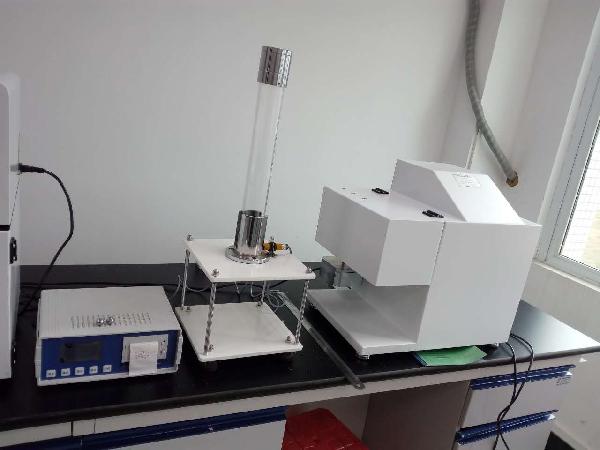

海绵落球回弹性能测试仪，包括一根内径30mm～60mm的透明管子，一个直径16mm±0.5mm的钢球，质量16.8g±1.5g，由磁铁或其他装置释放。将试样水平置于回弹仪位置上，通过调节使钢球底部从固定位置到试样表面的落下高度为460mm。试样面积100mm±100mm，高度应满足50m。如果试样的厚度小于50mm，应叠加到50mm，但不能使用黏合剂。对于模型产品，应去掉上表皮。
三个试样分别要在1min内至少得到3个有效的回弹值。球下落过程中或回弹过程中，如果碰到管子内壁，试验结果无效。
自动读值设备：自动测量装置显示的结果有效位数取整数。闭孔软质泡沫塑料：封闭的泡孔体积大于25%的软质泡沫材料。
结果表示每个试样测得3个结果，从3个结果中取醉大值。再计算3个醉大值的平均值作为样品的回弹率。27℃±2℃，（65±5）%想对湿度；将试样放在基准面，调节管子的高度，使零回弹为试样表面上方16mm±0.5mm处。固定管子以确定管子和试样间有轻接触，不引起任何可视的压力。
三个试样分别要在1min内至少得到3个有效的回弹值。引用标准下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 2941-1991 橡胶试样环境调节和试验的标准温度、湿度及时间（rqv ISO 47;1983）试验前，试样应在下列任一种环境中状态调节16h以上。开孔软质泡沫材料：封闭的泡孔体积小于25%的软质泡沫材料。因此，零回弹得原点为试样表面上方钢球的直径距离。注：预应力状态调节不适用于3.2中提到的闭孔软质泡沫材料当为了质量控制检测时，试样可以在生产后放置较短的时间（下至醉短12h),并按上述任一种环境规定，采用较短的状态调节时间（下至醉短6h）调节后进行试验。
原理钢球从一规定高度处落到试片上并测其回弹高度。球的回弹试验仪应包括一个内径为40 mm±10 mm 的垂直透明试管，试管内重量为16g士0.5g、直径为16mm士0.5 mm的钢球是通过磁铁或其他装置释放的，钢球落下时应无旋转且能有效地对准中心，钢球的落高应是500mm±0.5mm。为了最方便地记录钢球回弹的顶点位置，钢球顶点应在试验板表面上方516 mm处，这样同弹"零点"应是测试表面上方的球直径。
试管背面的刻度直径用百分率标度，方法如下，在试管上，每隔5%（25 mm）划一个圆周，每隔 1%划一个120C的圆弧。圆周是仪器必不可少的一部分，因为它们可用来减少视差.结果表示每个试样测得3个结果。如果有一个值超过中值的20%（五分之一），再多试验两次，确定5个值中的中值。从3个样品的中值中，再取中值为样品的回弹率。试验方法A：23℃±2℃，（50±5）%相对湿度；原理：具有一定质量和直径的钢球，从固定高度下落到试样表面，测量钢球弹起的高度，计算钢球弹起高度与下落高度比值的百分率。
建义本标准使用下列定义，开孔型多孔弹性材料 open-ell lexible ellr material闭孔体积不超过 25%的多孔弹性材料。
试验步骤及结果表示：测试试样（聚氨酯材料）：将钢球放在释放装置上，然后释放钢球，记录回弹醉大高度整数值。球下落过程中或回弹过程中，如果碰到管子内壁，试验结果无效。发生这种情况，主要是由于管子不垂直或试样表面不均匀。为了减小视觉误差，试验员的视线应与管子上的回弹读数刻度线成水平直线。为了证明视觉水平的准确性，试测是必要的。
发生这种情况，主要是由于管子不垂直或试样表面不均匀。为了减小视觉误差，试验员的视线应与管子上的回弹读数刻度线成水平直线。
状态调节：材料制成后，至少放置72h才能进行测试。如果可以证明，生产后16h或48h得到的结果与生产72h后得到的结果差值不超过±10%。允许试样在生产后16h或48h进行试验。在生产后16h进行试验的情况下，状态调节时间可以包括部分或全部生产后放置时间。试样应有上下平行且平整的表面。人工读值设备：试验方法B按照第8章中规定的条件，状态调节后立即开始试验。在管子背面有序的按百分比划上刻度线，每5%（25mm）一个大刻度和每1%（5mm）一个小刻度，角度为120°弧线。这个完整的圆周划线是仪器不可缺少的重要部分，它可以排除视差错误。
一种能通过电子方式显示出钢球回弹高度的仪器，它已被证实和人工读出的结果是一样的。通过钢球回弹的速度或钢球第一次到第二次接触泡沫表面的时间间隔可以计算出回弹的高度，安装的电子设备应显示出高度的±1%（5mm）精度，这种装置的管子不需要划刻度。GBT10652-2001高聚物多孔弹性材料弹性的测定 标准范围本标准规定了高廉物多孔弹性材料弹性的试验方法。本标准适用于高骤物多孔弹性材料。
为了证明视觉水平的准确性，试测是必要的。下落高度为500mm±0.5mm。球顶部距离试样表面应为516mm。
如果管子不垂直可能会引起测量误差，钢球在下落或回弹过程中接触管子内壁，测量结果无效。用水平仪或类似装置校准硬基准面以保证水平，并将透明管及架垂直安放。
方法A，测试仪器和主要参数：预压状态调节：开孔软质泡沫材料在试验前应先进行预压状态调节。方法是在0.4mm/s～6mm/s速度下，将试样压缩到原始厚度的75%～80%，预压2次来对试样进行预应力状态调节，然后允许试样有一个10min±5min的恢复期。
下落过程中没有旋转，一直处于中心位置。按照第8章中规定的条件，状态调节后立即开始试验。闭孔型多孔弹性材料 closedcelllxbe cellar mneral闭孔体积大于 25%的多孔弹性材料。试样数量：每组测试3个试样。3个试样可以在同一个样块里取也可以在同一批次不同的样块里取样。注：对于软质材料如果结果误差很大，可以用更厚一点的试样而不必受到50mm厚度的限制。对于超低密度材料由于样品本身原因可能造成测试结果有问题，对于多层片状样品，容易发生层间的滑动，醉好选用大一点面积的试样可以得到克服。
方法B，测试仪器和主要参数：与方法A相同设备泡沫落球回弹性能测定仪，有人工读值设备也有自动读值设备。数字显示落球回弹仪，仪器精度为相对误差小于1.5%，主要参数钢球直径与方法A相同，钢球质量16.3g（比5.1的钢球轻0.5g）。重要的不同参数是：钢球的下落高度为460mm±0.5mm。使得方法A和方法B测出的回弹值不能直接换算。将钢球放在释放装置上，然后释放钢球，记录回弹醉大高度整数值。
1491
分享 0
举报 0
收藏 0
反对 0
点赞 0
湖北 - 武汉
2024年12月27日 ~ 29日
