HMC脉冲单机布袋除尘器

一、HMC脉冲单机布袋除尘器概述

HMC型脉冲单机袋式除尘器是我公司消化吸收其他地区同类产品技术经改进设计而成的小型袋式除尘器。该除尘器采用高压（0.5~0.7mpa）大流量脉冲阀逐排滤袋喷吹清灰的技术，与国内其他单机相比，具有清灰动能大，清灰效率高的特点。并且体积小、重量轻、结构简单紧凑、安装容易、维护方便（外滤式）、滤袋寿命长，广泛用于建材、冶金、电力、矿山、化工、煤炭、粮食、非金属矿超细粉加工等行业的非纤维性含尘气体净化处理系统，是当前环保除尘的理想设备。二、HMC脉冲单机布袋除尘器构造及工作原理1、HMC型脉冲单机袋式除尘器结构主要有以下部分组成：（1）箱体：包括滤袋式、净气室、花板、滤袋、滤袋框架、检修门，箱体设计耐压力±5000Pa。（2）出风系统：包括风机连接管、风机、风机配用电动机。（3）喷吹系统：包括分气包、脉冲阀、喷吹管、文氏管、程序控制仪。（4）进气和排灰部分有两种形式：一种为标准带灰斗式（A型），另一种为敞开法兰式（B型）。

二、HMC脉冲单机布袋除尘器工作原理

含尘气体由进气口进入灰斗经容积式分离后进入滤袋式（或通过敞开法兰口直接进入滤袋室），较粗颗粒落入灰斗或灰仓，含尘气体透过滤袋过滤为净化气体后进入净气室，再经净气室排气口由风机排出。粉尘积附在滤袋的外面，且不断增加，使袋式除尘器的阻力不断上升，为使设备阻力不超过1200Pa，袋式除尘器能继续工作，需定期清除滤袋上的粉尘。清灰时由可编程脉冲程序控制仪定时按程序起动各脉冲阀，使分气包内的压缩空气（配置了调压阀）（气压0.4~0.6MPa）由喷吹管孔眼（喷吹孔）喷出（称一次风），通过文氏管诱导数倍于一次风的周围空气（称二次风）进入滤袋，使滤袋在瞬间急剧膨胀，并伴随着气流的反向作用抖落积附在滤袋外表的粉尘，达到清灰的目的。控制仪开始工作，逐个开启脉冲阀，使压缩空气通过喷口对滤袋进行喷吹清灰，使滤袋突然膨胀，在反向气流作用下，附于滤袋表面的粉尘迅速脱离滤袋落入灰斗（或灰仓）。粉尘由翻板阀排出。喷吹只对滤袋逐排清灰，不喷吹的其他排滤袋仍正常进行过滤不停风机。

三、HMC脉冲单机布袋除尘器选型

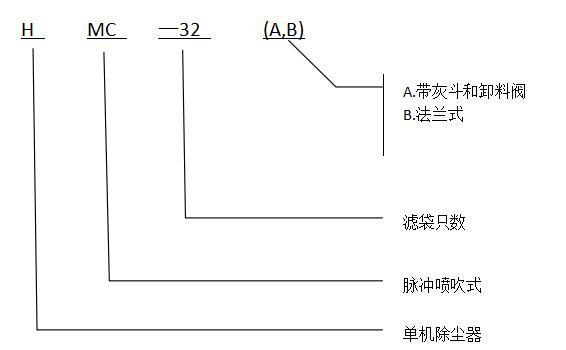

1、型号说明 HMC型脉冲单机袋式除尘器有32、36、48、64、80、96、112等六种规格，每种规格分为两种安装形式，以满足不同场合的使用要求，具体型号说明如下：



2、选型参数及选型原则（1）除尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的数值，并考虑一定的富裕量查技术性能表，其相对应的技术参数，即为所需要的收尘器型号。（2）表中的耗气量为工厂集中供气时的情况，如单独使用空压机时，表中的耗气量要放大到1.3~1.5倍。（3）压缩空气耗气量栏中，所提出的耗气量为该设备的耗气量。3、设备外形及基础见附图，我公司还可以根据用户场地情况设计符合用户要求外形的除尘器。4、除尘器如安装在室外露天场所，顶部需搭建雨篷，但必须留有足够的检修空间，顶部2.0m为抽袋空间。5、设备的保温，由用户根据现场条件自己负责。6、本公司配套供应的滤料为双覆膜涤纶针刺毡，耐温≤120℃，如用户有特殊要求，可另议。7、本公司配套供应的灰斗锁风卸灰装置为重锤式翻板阀，若用户需星型卸灰阀或其他设备，可另议。8、除尘器（A型）立柱的高度，可随用户的要求加长或缩短，如无要求，则按本说明书尺寸供货。9、脉冲程序控制仪的电源及输出线，卸灰装置的供配电及除尘器的引风机各种配线，除尘器的照明均有用户自理，本公司不负责供应。10、本公司常年提供各种备品、配件。

11、HMC脉冲单机袋式除尘器电控原理图、选型图附后。

四、除尘器的技术性能及安装外形1、HMC型脉冲单机除尘器技术性能见表1表1 HMC型脉冲单机除尘器技术性能

性能参数			型 号
			HMC-32	HMC-48	HMC-64	HMC-80	HMC-96	HMC-112
处理风量/m3·h-1			1500~2100	2100~3200	2900~4300	4000~6000	5200~7000	6000~9000
总过滤面积/㎡			24	36	48	60	72	84
过滤风速/m·min-1			1.00~1.50	1.00~1.50	1.00~1.50	1.10~1.70	1.20~1.70	1.20~1.80
滤袋数量/条			32	48	64	80	96	112
滤袋规格mm			?120×2000
入口气体温度/℃			≤120
阻力/Pa			≤1200
入口粉尘浓度/g·m-3			＜200
出口排放浓度/mg·m-3			≤100
除尘效率			99.99%
压缩 空气	压力/MPa		0.5~0.7
	耗量/m3·min-1		0.10	0.14	0.20	0.24	0.29	0.34
承受负压/Pa			5000
脉冲阀数量/个			4	6	8	10	12	14
脉冲阀性能参数			100万次，膜片满足-10℃~80℃的温度
风机	型号		4-68№3.15A	4-72№3.6A	4-72№3.6A	4-72№4A	4-72№4A	4-72№4.5A
	配套 电机	型号	Y90S-2	Y100L-2	Y100L-2	Y132S1-2	Y132S1-2	Y132S2-2
		功率/kW	1.5	3.0	3.0	5.5	5.5	7.5
质量 /kg	A型（带灰斗）		1350	1620	1850	2360	2800	3200
	B型（不带灰斗）		1220	1470	1670	2150	2540	2880
电气控制方式			可编程控制仪自动控制，
