一、制造标准
GB/T16826-2008《电液伺服万能试验机》
GB/T2611—2007《试验机通用技术要求》
JJG139—1999 《拉力、压力和万能试验机》
JJG157-2008 《拉力、压力和万能材料试验机检定要求》
二、产品使用范围
试验类型：螺纹钢、圆钢、钢绞线、板材、螺栓等拉伸试验；
应用领域： 建筑行业、建材行业、冶金行业、交通运输行业、能源资源行业、科学研究单位、大专院校、质量检测中心、商品检测部门
三、产品介绍
1、 试验机介绍：

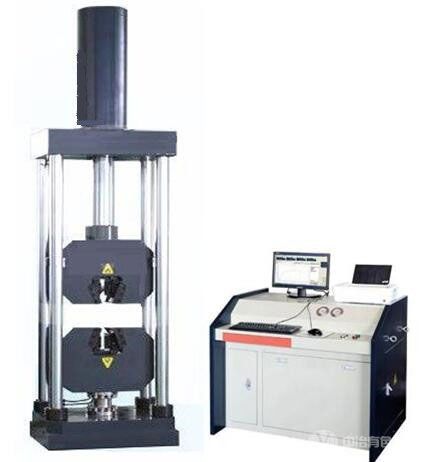

Ø 微机控制电液伺服单空间拉力试验机采用单空间油缸上置式结构。采用双向差动油缸，在一个空间内实现拉压双向控制，适用于以拉伸试验为主的场合。
Ø 试验机采用无间隙刚性结构，直接利用活塞的升降来调整试验空间，操作方便、 高效。由电气控制器、伺服阀、测力传感器、位移传感器、引伸计与计算机共同组成的闭环伺服控制系统，可自动精确地控制试验过程，并自动测量试验力、位移、变形等试验参数。该试验机主要用于金属材料的拉伸试验，可实现等速率加荷、等速率变形、等速率位移等控制过程，并可在一次试验中实现力、变形、位移三段控制，各控制之间可平滑转换。
Ø 计算机与测控系统采集试验数据并发送控制指令，能自动控制试验过程和自动求出试验结果，并由微机屏幕实时显示试验曲线和试验结果，由打印机打印试验报告和试验曲线。系统具有返车功能，试验结束后，加载油缸活塞可自动或手动返回初始位置。
Ø 试验软件内置标准网络接口，试验数据可通过此标准接口传输给网络，软件说明书和帮助文档中对此接口有详细说明和使用配置方法，网络软件通过此接口可与试验软件进行数据交换和传输。我们协助用户进行联网，但不单独为用户定制网络接口，也不承担和相关网络公司进行协商协调的责任。如果涉及派出软件人员到用户现场服务需要收取相应费用。
Ø 金属拉伸试验：满足GB/T 228.1-2010金属拉伸试验规定要求。电气系统具有力控制、变形控制和位移控制三种控制方式，在试验过程中三种控制方式可以按照设定程序平滑切换。软件可以自动求取ReH (上屈服强度)、ReL(下屈服强度)、Rp0.2(规定非比例延伸强度)、Rt0.5(规定总延伸强度)、Rm(抗拉强度)、E(弹性模量)等参数。
Ø 可满足用户特殊试验要求（必要时另外配置相关夹具、变形测量装置）。
Ø 可实现等速率加载试验、等速率位移试验、等速率变形试验、试验力保持试验。
四、 主要技术参数及性能指标
l 最大负荷： 1000KN、2000KN
2 结构形式： 单出杆双作用油缸上置 四立柱结构
3 试验操作高度： 500-900mm
4 驱动控制方式： 微机控制电液伺服
5 试验类型： 常温拉伸等
6 过载保护： 105％过载保护(无变形、无机械损伤)
7 整机噪声： 不超过65dB
8 负荷示值准确度：优于示值的±1%
9 负荷分辨率： 500000码，且全程分辨率不变
10 力值测力范围： 2%～100%F·S（全程不分档）
11 负荷控制精度： 优于示值的±1%
12 应力控制精度： 优于示值的±0.5%
13 位移示值准确度： 优于示值的±0.5%
14 位移分辨率： 0.0007mm
15 位移控制精度（速度）: 优于示值的±1%
16 活塞移动最大上升速度：200mm/min
17 活塞移动最大下降速度： 240mm/min
18 加荷速率范围： 0.02%—2%FS/s
19 活塞行程： 600 mm （可根据用户定制）
20 最大拉伸空间： 600 mm（可根据要求配置）
21 立柱净宽度（内净宽）： 780 mm×550mm
22 夹紧方式： 楔形夹具夹紧（可配螺栓拉伸辅具）
23 电机功率：10kW
24 电源： 380V 三相五线制 50Hz
