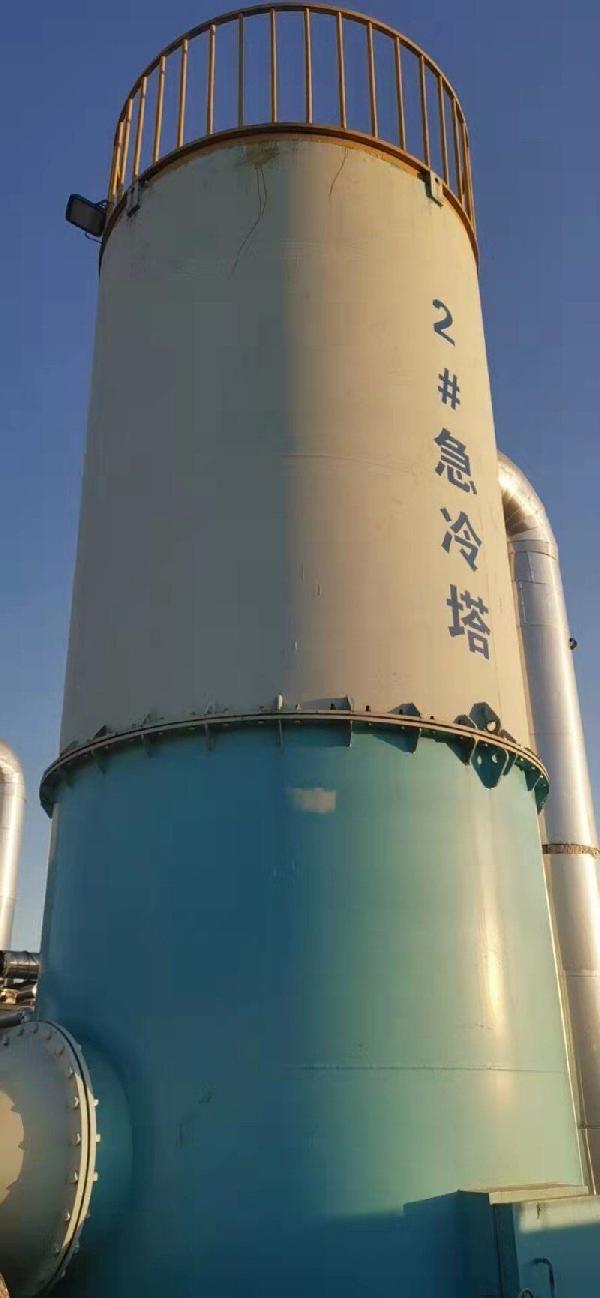

固废焚烧高温烟气急冷系统，上海湛流烟气降温系统
上海湛流烟气急冷系统控制原理
水路系统

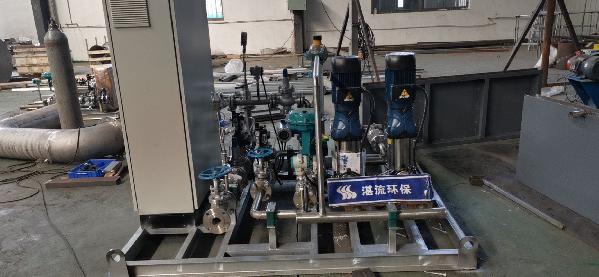

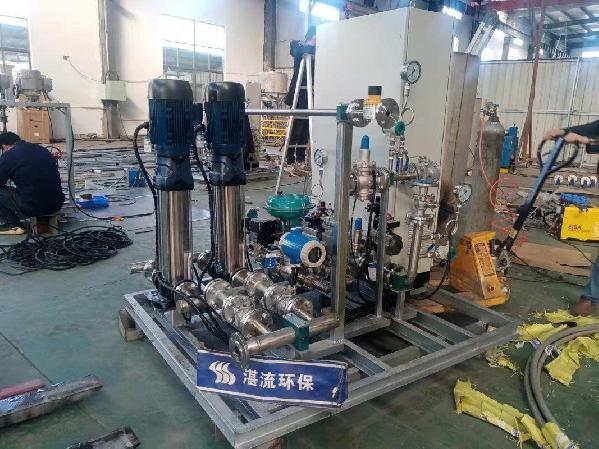

供水系统由过滤器、水泵单元和相关的压力表、压力变送器、压力开关等组成，负责按系统需要向喷枪供水。
该系统配置两台立式多级离心泵，正常工况下一用一备，异常工况下1+1工作模式，采用变转速调节，保证该系统安全正常的工作。根据控制系统的设定，水泵之间定时轮换工作。
气路系统
供气系统由气体进口单元、仪表气体单元、开关单元、压力检测元件等组成。作用是按喷枪的工作条件要求向喷枪提供一定量和压力的压缩空气，用于冷却水的微细雾化。
电气控制系统温度信号
冷却管道烟气进出、口温度是冷却系统的两个基本参数, 出口温度是整个系统的自动控制的基本依据。因此，温度检测部分由冷却管道进口温度检测和出口温度检测两部分组成，冷却管道进口处安装一只热电偶，出口管道安装三只热电偶。当进口温度异常升高时，系统会采取相应的措施。出口温度为控制器提供控制信号，从而实现对系统的自动控制。
系统电气控制所需要的温度信号由买方提供，信号类型为4-20mA。
控制器采用Siemens PLC及触摸屏显示器，配以***根据烟气冷却的工艺和喷枪特性***开发的自动控制程序，是整个烟气冷却控制系统的核心。控制器主要作用是各项参数的监控，控制器依据客户提供的冷却器进出口的烟气温度信号，根据喷雾冷却的控制逻辑进行水量和其他相关部分的自动调节，可靠地监控并自动调节喷枪的喷雾状态参数，从而保证出口的烟气温度在规定的范围内。系统配有人机界面，操作人员可在线监控喷雾性能，如流量、压力、温度等过程参数。当烟气温度有波动时，控制器可以针对参数的波动进行计算并控制调节，保证烟气出口温度稳定在要求的范围内。系统出厂前针对喷雾应用对喷雾参数和屏幕控制预***行了设置，经授权的技术人员可对参数进行设置。
由用户在触摸屏显示器上设定期望烟气出口温度值，当出口测温元件检测到烟气温度超过给定温度设定值的上控制偏差时，在控制器的作用下，水泵自动开启，给喷嘴供水降低出口烟气温度，并根据出口温度与设定温度的差值控制水泵的频率，达到控制喷嘴的流量，从而使烟气温度降低到***范围内；当出口温度降低超过温度设定值的下控制偏差时，在控制器的控制下，水泵自动停机，从而使烟气温度回升到***范围内。
