槽式给料机又称往复式或摆动式给料机,它是贮矿槽排料应用较早的一种给料设备。型式较多,其结构的共同点是均装有可控制料层高度的调节闸板;在输料槽下部为一前后移动的给料板。其不同点是给料板角度不一样,一般为沿卸料方向向下倾斜5度以及更大的倾角(小于物料的静堆积角)和角度为零的水平型等。给料板的动作有前后往复移动式,抖动式以及摆动式等。传动机构均为曲柄回转式。

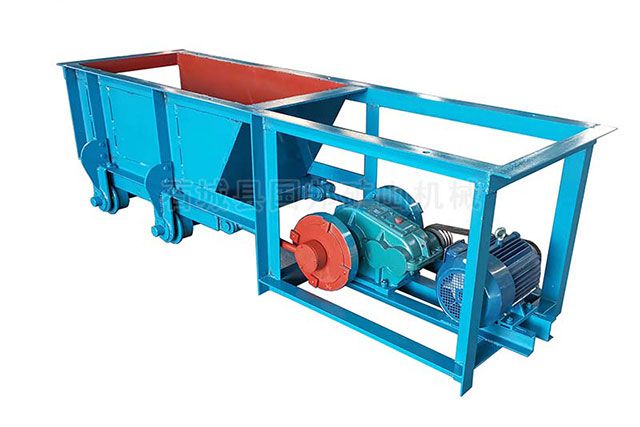

槽式给料机结构
槽式给料机1-扇形调节闸板;2-输料槽板;3-给料板;4-滚轮;5-曲柄连杆;6-传动装置。
槽式给料机用途
适用于金属、非金属物料的短距离运输。槽式给料机广泛应用于冶金、化工、煤炭、矿山及水利水电工程等部门,将块状及颗粒状物料由贮料仓给料,送到各种不同的受料装置。
槽式给料机可以架设于地面,也可以吊装在矿仓卸料口上。槽底板作往复运动,其冲次为 20-60 次/min, 冲程为20-200mm。冲程可由驱动装置偏心轮进行适当调整,偏心距为冲程之半。据一些选矿厂生产实践,对于粘性矿石,偏心距不应小于 30mm 。槽式给料机的槽体宽度约为给料最大粒度的 2-2.5 倍。最大的槽式给料机,可满足小于 500mm 粒度铁矿石的给矿 。最常选用的规格是 980*1240 槽式给料机,其给料粒度为 350-0mm ,适于作为 400*600 鄂式破碎机的给料设备。
