工作原理

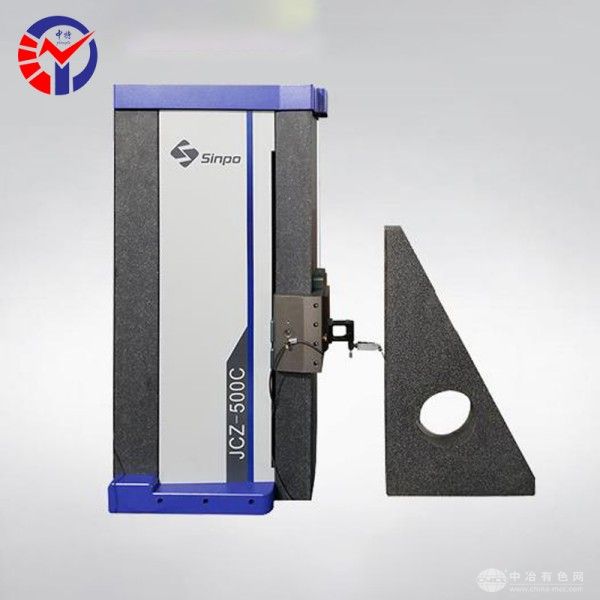

JCZ500C采用气浮与真空吸附技术实现精密导向，通过高精度测头与被测件表面接触，实时采集垂直度偏差数据。其核心测量系统基于激光干涉或光栅位移传感技术，配合高刚性花岗岩基座，确保测量过程中无摩擦干扰，实现亚微米级精度控制。软件系统可自动补偿环境温度、气压变化对测量的影响，进一步提升数据可靠性。
应用范围
该设备广泛应用于机械加工、精密模具、航空航天、汽车制造等领域，可检测500mm范围内各类直角尺（0级至2级）、刀口形直角尺、圆柱直角尺的垂直度，同时支持高精度机械零件的直线度、平行度检测。典型应用场景包括：直角尺校准、模具型腔垂直度验证、轴类零件同轴度检测等。
技术参数
测量范围：0-500mm
正向垂直度偏差：≤1.3μm
重复性精度：0.3μm
气源要求：0.6-0.8MPa洁净气源，过滤精度≤1μm
电源规格：220V/50Hz
整机尺寸：540mm×250mm×890mm
产品特点
智能化操作：内置专业测量软件，可自动采集数据、生成误差曲线，支持一键输出检测报告，测量效率较传统方法提升3倍以上。
无摩擦设计：气浮导轨实现零接触移动，避免机械磨损，延长设备使用寿命。
高兼容性：配备可调式夹具，适配不同形状工件的快速装夹，支持自动与半自动测量模式切换。
数据追溯：软件可存储历史测量记录，支持按时间、工件编号等条件检索，满足ISO质量管理体系要求。
