工作原理

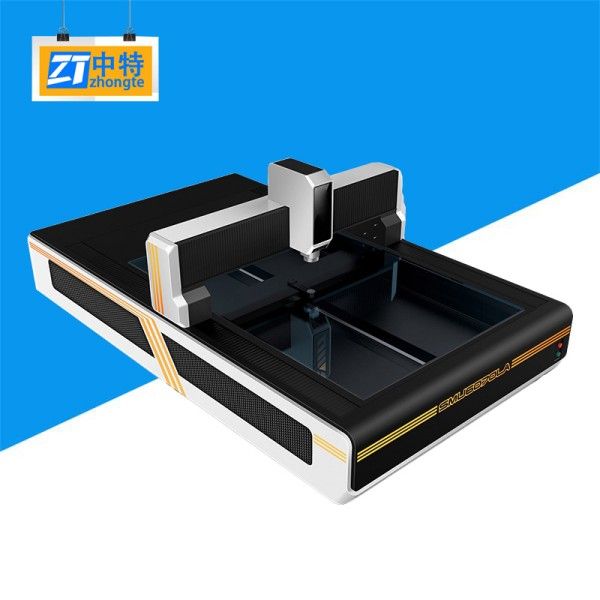

SMU-8080LA采用龙门式结构，X/Y轴行程达800×800mm，搭载HCFA高性能双闭环CNC伺服系统，配合0.0005mm分辨率金属贴片光学尺，实现三轴亚微米级定位。设备配备Hikvision 1/3”超清晰彩色工业数字相机与全自动变倍镜头，通过6区LED环形光源与可调角度同轴光系统，消除工件表面反光干扰，确保影像边缘锐利。自主研发的全自动影像软件支持CAD图纸导入与程序匹配工件坐标系，可自动提取点、线、圆、弧等几何元素，并计算直线度、圆度、位置度等形位公差，测量数据可导出至MES、QMS系统。
应用范围
该设备覆盖多行业大尺寸工件检测需求：汽车行业用于测量发动机缸体、变速箱壳体的孔位精度与轮廓尺寸；航空航天领域支持飞机蒙皮、涡轮叶片的3D轮廓扫描与厚度分析；3C电子行业可检测大型PCB板孔距、手机中框平面度；模具制造中则适用于模具型腔深度、斜顶角度及分型线间隙的快速验证。其2.5次元测量能力尤其适合微小特征与宏观结构的综合检测。
技术参数
测量范围：X/Y轴800×800mm，Z轴200mm
分辨率：0.0005mm（光学尺）
精度：X/Y线性测量精度≤3+L/200μm（L为测量长度），重复精度≤3μm
光源系统：6区LED环形光+可调同轴光，亮度独立控制
软件功能：支持CAD/Gerber图纸导入、SPC统计分析、批量测量程序存储
产品特点
高刚性龙门结构：00级济南青大理石基座与立柱，刚性强、形变小，确保长期测量稳定性；
双重闭环控制：X/Y/Z三轴采用HCFA伺服电机与光栅尺闭环反馈，消除机械间隙，定位精度达±3μm；
智能测量软件：内置AI边缘检测算法，可自动识别弱边缘特征，支持一键生成检测报告；
大尺寸兼容性：920×920mm玻璃台面承重30kg，适配大型工件检测需求。
