工作原理

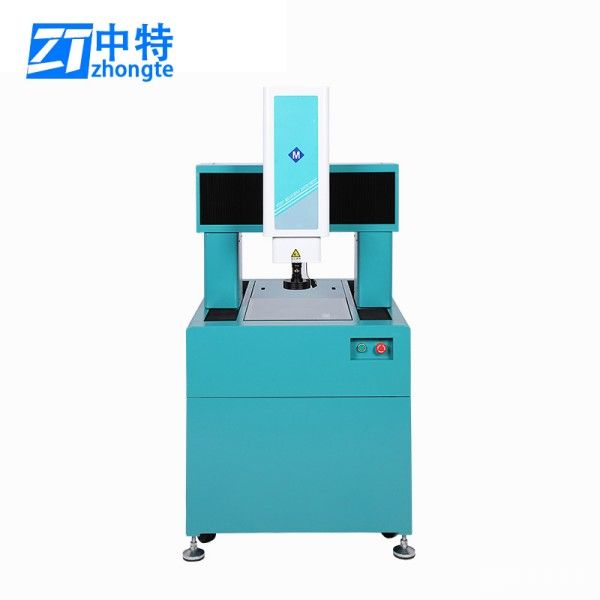

QVME-4030H采用桥架式大理石底座与横梁结构，搭配台湾HIWIN精密线性导轨和TBI滚珠螺杆，确保长期运行稳定性。设备搭载日本松下伺服电机驱动系统，实现X/Y轴400×300mm行程内的高精度位移控制。其光学系统采用高清全自动变倍镜头，支持0.7×-4.5×连续变倍，配合9段LED环形冷光源，可自动调节落射光与轮廓光亮度，消除反光干扰。测量时，工业数字摄像机实时采集工件图像，通过Taso定制版测量软件自动识别边缘、圆、角度等几何特征，并输出公差分析报告。
应用范围
该设备适用于以下场景的精密检测：
电子行业：PCB板、液晶面板、连接器引脚间距与共面性测量；
汽车制造：发动机零部件、钣金件轮廓尺寸与形位公差验证；
航空航天：钛合金框架、复合材料结构件的微米级尺寸分析；
模具加工：型芯、型腔的匹配度检测与逆向工程建模。
技术参数
测量范围：X/Y轴400×300mm，Z轴200mm
线性精度：X/Y轴±(2.5+L/200)μm（L为测量长度），Z轴±(5.0+L/100)μm
重复性：≤1μm
光栅尺分辨率：0.5μm
最大承重：25kg
光源类型：五环八区LED冷光源（亮度程控调节）
软件功能：支持CAD导入比对、SPC统计分析、3D测量辅助
产品特点
高刚性龙门结构：大理石基座与横梁设计，抗振动性能优于传统悬臂式结构，适合长时间批量检测；
全闭环伺服控制：X/Y/Z三轴联动，速度可达500mm/s，单件测量周期≤8秒；
智能边缘抓取：毛边自动过滤与弱边增强算法，可精准识别镀层、喷砂等复杂表面边缘；
多功能扩展：可选配激光测头实现2.5D测量，或搭载接触式探针完成三维形貌扫描；
人性化操作：10.1英寸触摸屏集成测量程序库，支持一机编程多机共享，降低培训成本。
