工作原理

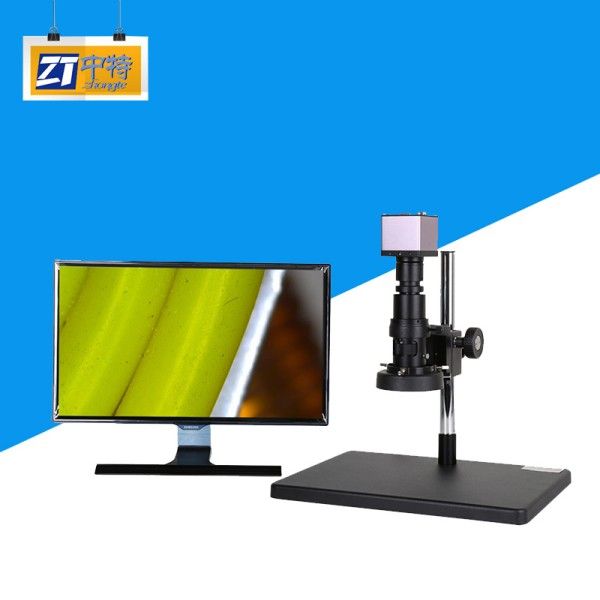

ZT1951采用无穷远校正光学系统，通过0.7X-4.5X连续变倍物镜实现光学放大，配合10X目镜与500万像素CMOS图像传感器，将微观图像转化为高分辨率数字信号。其核心成像流程为：光线经物镜聚焦后，由分光镜传输至传感器，传感器将光信号转换为电信号，再经FPGA图像处理芯片进行降噪、对比度增强及边缘锐化处理，最终通过HDMI/USB接口输出至计算机或内置显示屏。设备搭载环形LED八分区照明系统，支持亮度与角度独立调节，可有效消除金属、塑料等材质表面的反光干扰，确保图像细节清晰呈现。同时，内置高精度光栅尺测量模块，可实时捕捉图像坐标信息，实现亚微米级尺寸测量。
应用范围
该设备广泛应用于电子制造、精密机械加工及材料检测领域：在电子行业，可检测PCB板焊点虚焊、芯片引脚间距及微孔直径；在五金加工领域，能分析金属表面裂纹长度、毛刺高度及镀层厚度；在半导体行业，支持晶圆表面缺陷尺寸测量与封装结构分析；在科研领域，可用于生物细胞形态观测及材料微观结构定量分析。其一体化设计尤其适合生产线在线检测、实验室样品快速筛查及质量管控环节。
技术参数
核心参数包括：变倍范围0.7X-4.5X，综合放大倍率7X-450X；传感器分辨率2592×1944（500万像素），帧率20fps；测量精度±(2+L/50)μm（L为测量长度，单位mm）；光源寿命≥60000小时，支持亮度0-100%无级调节；设备接口为HDMI/USB3.0，兼容Windows系统测量软件；工作距离100mm，总重量8.2kg。
产品特点
高精度测量：内置光栅尺测量模块与智能图像算法，实现亚微米级尺寸测量与形位公差分析，测量重复性≤1μm；
智能操作体验：支持一键自动对焦、图像冻结及测量数据导出，内置颗粒统计、面积计算等AI分析功能；
环境适应性强：LED光源无热辐射设计，避免因长时间观测导致样品形变，适配金属、陶瓷、生物样本等多元检测场景。
