工作原理

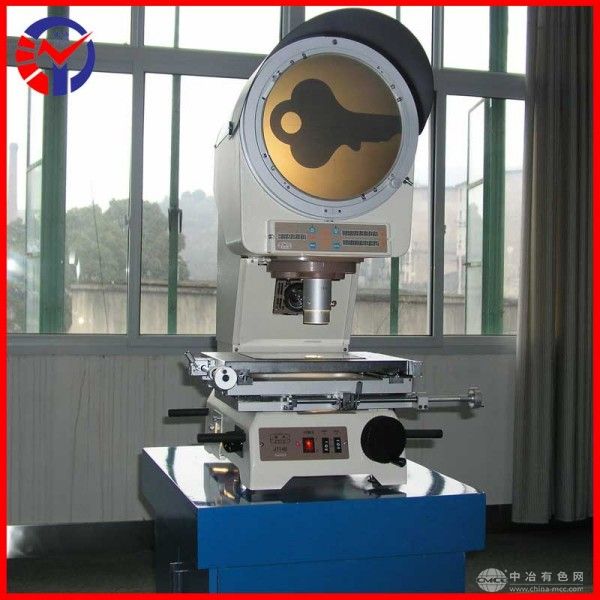

JT14B采用“双光路正反像切换系统”，通过半透半反镜与可旋转反射镜的组合设计，实现正像（实物投影）与反像（镜像投影）的快速切换。设备搭载日本进口平行光管与远心镜头，LED冷光源发出平行光束穿透工件或反射其轮廓，经高分辨率CCD传感器（1/1.8英寸，500万像素）实时采集图像。内置图像处理算法可自动识别边缘、去噪并计算几何尺寸（如长度、角度、直径等），同时支持形位公差（如同心度、直线度）的智能分析，测量结果实时显示于15英寸触摸屏。
应用范围
该设备可满足多行业精密检测需求：模具制造领域支持型芯、滑块等复杂零件的正反面轮廓度验证；电子行业适用于PCB板孔位、SMT贴片元件引脚间距的快速测量；五金冲压件加工中可精确检测齿轮模数、螺纹中径及异形件轮廓；汽车零部件行业则能完成发动机密封槽、变速器齿轮齿形的二维尺寸分析。此外，设备支持DXF图纸导入与CAD模型比对，可高效完成逆向工程与首件检验任务。
技术参数
JT14B投影屏直径达Φ350mm，工作台承载能力20kg，X/Y轴行程均为200mm，分辨率0.001mm，重复性≤0.0005mm。设备配备8:1变倍物镜组，支持0.3×-2.4×连续变倍，可检测工件高度范围0-200mm。CCD传感器帧率达60fps，支持实时动态测量与视频录像功能，数据输出格式兼容Excel/PDF/DXF/IGES。
产品特点
正反像一键切换：通过电动旋转反射镜实现正反像无级切换，无需拆卸工件即可完成双面检测，效率提升40%。
高精度光学系统：全视场畸变率＜0.015%，搭配菲涅尔透镜投影屏，确保边缘亮度均匀性≥92%，消除测量盲区。
智能化测量软件：内置PowerINSPECT Pro系统，支持自动轮廓扫描、SPC统计分析及多语言界面切换，操作门槛降低30%。
人性化细节设计：投影屏可360°旋转、±150°倾斜，工作台配备微调旋钮与快速定位装置，复杂工件装夹时间缩短至2分钟内。
