光学影像测量仪

光学影像测量仪

418
规格/型号:YN31109
品牌:宇诺仪器
应用领域:检测设备
产地:江苏 - 苏州
厂家/供应商:苏州宇诺仪器有限公司
咨询电话::13196600570(请说明信息源自“中冶有色网”)
更新时间:2025-08-15
级别:待认证

光学影像测量仪说明介绍

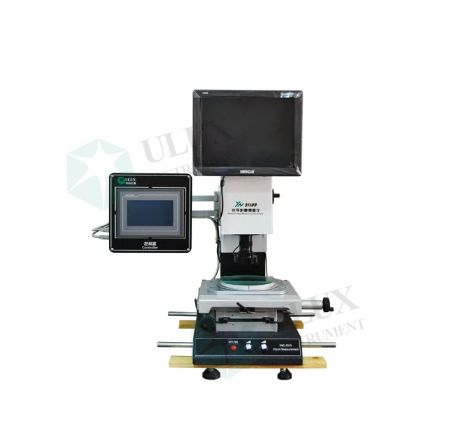

YN31109光学影像测量仪

YN31109光学影像测量仪


YN31109光学影像测量仪是智能芯片控制的测量仪器。它利用微机原理和相机图像采集技术配套可直接显示试样表面图像便于观察试样各层间分界线。手动取点和自动计算的方法适用于GB/T2951.11-2008 《电缆和光缆绝缘和护套材料通用试验方法·第11部分·通用试验方法·厚度和外形机械性能试验》标准中对电线电缆绝缘厚度和外径测试。

YN31109更适用于对架空线和线缆样色相近的试样进行厚度测量

标准:

● GB/T2951.11-2008;

技术参数:

型号:2010手动

主机体尺寸:600×500×850mm

金属台尺寸:345×250mm

玻璃台尺寸:220×150mm

实际工作行程:200×100×130mm

主机体重量:110KG

机台底坐:00级花岗石

线性精度:(3+L/75)µm  L为被测物体的长度 单位为mm

表面照明:LED环形超亮冷光源(亮度可调)

轮廓照明:LED超亮圆形灯(亮度可调)

解析力:0.001mm

重复精度:0.002mm

目镜:0.5X(可选配1X,2x)

物镜:0.7X~4.5X      放大倍数20X~120X

电源供应器:AC90~264V   50/60Hz

载重:30KG

操作方式:手摇(微调及快速移动)

显示屏:15寸电脑显示屏,屏比4:3

试样玻璃盘:直径Φ180mm

玻璃盘旋转范围:0~360˚旋转,刻度标记线间隔1˚

相机:500万像素工业数字相机

调焦方式:载物台高度固定不可调,镜头高度可调

操作控制器:7寸触摸屏

测量点数:≦六个点

电源:AC220V 10A 三插插头四个

咨询底价
