电线拖链弯曲试验机

电线拖链弯曲试验机

浏览量 423
规格/型号:TH-5813
品牌:拓博
应用领域:检测设备
产地:江苏 - 苏州
厂家/供应商:苏州拓博机械设备有限公司
咨询电话::400-085-9800(请说明信息源自“北方有色网”)
更新时间:2025-08-14
级别:待认证

电线拖链弯曲试验机说明介绍

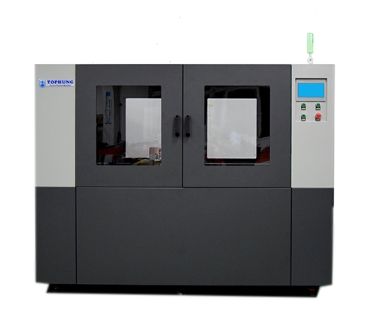

TH-5813 电线拖链弯曲试验机

TH-5813 电线拖链弯曲试验机


产品详情

TH-5813 电线拖链弯曲试验机适用于TUV、VDE、UL等高柔性电缆检测要求。机台结构为水平双翼式组合结构,主要用于检测线缆在拖链的带动下,经反复高速U型弯折测试后是否发生短路,及绝缘护套是否有龟裂、破损或其它异常现象。以检测金属线材在反复高速U型弯折测试中承受塑性变形的性能和显出来的缺陷。本试验机主要用于质量监督行业、金屈、机械行业以及电缆电线、钢丝绳等生产使用厂家,适用于直径的金属线材,配备特殊夹具,可做其他规格的反复扭转试验。

技术参数

1、测试工位:水平两翼式 共2“2个工位,每条拖链可以同时测试至少5根样品,每条拖链可以选择不同的弯曲半径。2、试验方式:水平弯曲,样品固定在相应的拖链里,跟随拖链作水平方向弯曲测试
3、测试空间:每个工位可安装拖链宽度15mm-100mm
4、最大承重:每个工位能承受最大样品重量为:10kg
5、测试行程:0-1000mm可设定
6、测试线速度:0-4.0 m/s.(0-240m/min)可调节
7、测试加速度:(0.5~20)m/s2可调节
8、弯曲半径:半径15mm-250mm上下调节,适用固定高度30mm-500mm的拖链
9、控制方式:触摸屏控制
10、计数位数:0-99999999次,每个工位独立计数
11、机台材质:The machine material:
主体部分:采用45#优质钢材与材架构;
动力与传动:采用进口原产工业同步带与同步轮;
12、机台尺寸:2100*1200*1600(mm)
13、重 量:1400kg
Weight: 1400kg
14、电 源:380V, 50 /60Hz 10A
15、安全防护:整体式防护机柜
16、外观色调:如示意图:深色:RAL7024、浅色RAL 7035;

功能特色

1、 PLC触摸屏显示:
参数设置:机台控制相关参数;
测试条件:测试速度、测试次数、测试行程、控制条件、测试过程中途暂停时间等;
测试监控:当前设备运行状态,如电线测试时实际速度、次数、行程、显示日期时间等;
2、无人监守:设备可通过监测样品的回路,自动判断样品的通断,侦测到回路断开时,可选择:继续运行并以声光警示,或者停止运行,直至人工报检查确认后再继续测试。
3、专用夹具:可根据线缆的直径与拖链的尺寸(宽度40mm~150mm),调整弯折半径,同一拖链内采用专用隔片将线缆限止在周定位置:
4、机台性能:采用昆仑通态LCD+三菱PLC+松下何服电机,传动部件均采用原产进口产品,运行平稳,大扭力、高定位精度、长寿命使用、低噪声;
5、在线监测: Monitor online:点分为6组,每组5对接口,可满足30对电线同时监测。接线盘分3+3两组分别安装于两侧工位的正前方,方便接插样品线编
6、设备可扩展与多通道电阻监测仪的联机控制接口。
