工作原理

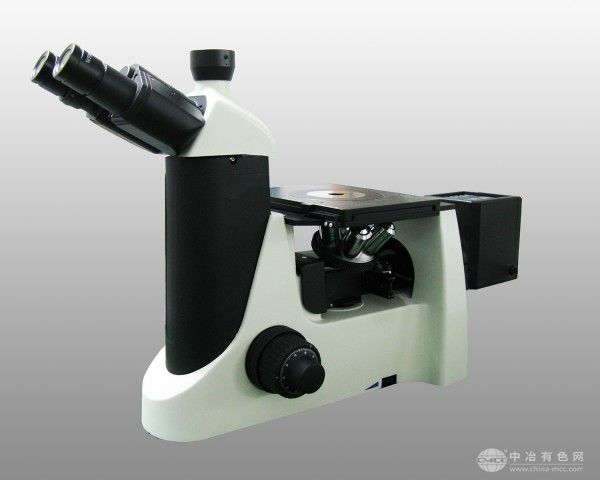

XJP-9A基于光学显微成像原理，通过倒置式设计实现工件固定、光源与物镜自上而下观测的独特结构。其核心光学系统由无限远校正物镜、管镜与高分辨率目镜组成，光线经科勒照明系统均匀照射试样表面后，反射光通过物镜聚焦至管镜，最终在目镜或成像传感器上形成清晰图像。设备支持明场、暗场、偏光等多种观察模式，通过切换滤光片与起偏器/检偏器组合，可清晰呈现金属材料的晶界、夹杂物、相变组织等微观特征。
应用范围
覆盖钢铁、有色金属、合金材料等金属制品的微观组织分析，典型应用场景包括：焊接接头质量评估、热处理工艺验证、铸件缺陷检测、金属疲劳裂纹分析，以及粉末冶金、3D打印金属件的致密度检测。设备支持最大150mm直径试样的直接观测，尤其适用于大型工件或批量样品的快速筛查。
产品技术参数
物镜配置：5×、10×、20×、50×、100×（油镜）无限远平场消色差物镜
目镜：10×宽视野目镜（视场数22mm）
调焦机构：粗微动同轴调焦，微动格值2μm，行程25mm
载物台：Φ180mm圆形载物台，配备移动尺（行程50×50mm，精度0.1mm）
照明系统：6V/30W卤素灯，亮度可调，支持明场/暗场切换
成像接口：标配C接口（适配0.5×-2×相机转接筒），支持工业相机连接
产品特点
倒置式结构优势：工件无需切片即可直接放置于载物台，避免传统正置显微镜对试样高度的限制，尤其适合大型或不规则形状工件的检测。
高稳定性机械设计：采用铸铝一体式机身与精密滚珠导轨，确保长时间使用无漂移，满足生产线或实验室的重复检测需求。
模块化扩展功能：可选配偏光装置、微分干涉附件或热台，实现金属相变动态观察、非金属夹杂物鉴定等高级分析功能。
