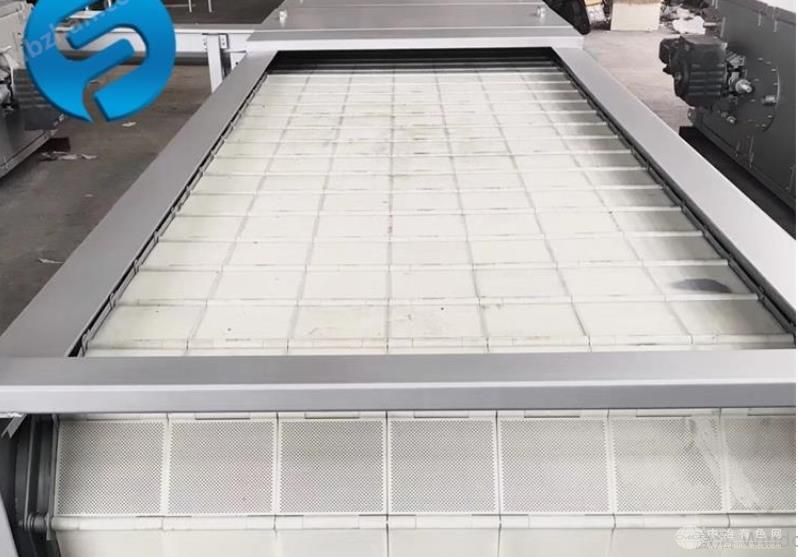

内进流网板细格栅除污机
结构及工作原理：
污水从垂直式孔板细格栅除污机一侧中间进入，从内向外通过两侧的开孔栅板排出，拦截在内部的栅渣随开孔栅板旋转提升至上部排渣区，在此栅渣被冲洗系统冲洗掉入内部的集渣槽内，然后通过输送装置送入下一道设备中，而网板也同时被冲洗干净并进入下一个工作循环。
垂直式孔板细格栅除污机主要有主体框架、旋转网板及链条、驱动单元、集渣槽、反冲洗系统和控制系统组成。
内进流网板细格栅除污机 产品特点：
1、高捕获率：du te的进水方式，捕获各类细小栅渣。
2、流量大：单道栅板的过水设计，大大提高过水流量和减少水头损失。
3、节省空间：垂直安装有效节省空间。
4、易维护：栅板的插入式安装，便于拆卸和更换。
5、整机安装，无须改动原有土建结构，适合老设备的更新。
6、不会将栅渣带到格栅后，除污效果好。
设备参数：
设备规格按机款尺寸分HF300-3600，机器宽度超过1800mm，则做成并联机，耙齿栅隙分为1mm，3mm，5mm，10mm，20mm，30mm，40mm，50mm等各种规格，选型由过水量，提升高度，固液分离总量和所分离物质的形状、颗粒大小来选择，同时选配不同的材质，设备长度根据设计渠道尺寸定做。
过水流量计算：
格栅每小时过水流量：Q=K*(B-160)*h*V*3600 其中：
Q=过水流量(m/h);
K=与格栅间隙有关的流量系数(见系数表);
B=格栅机宽(m);
h=栅前水深(m)，一般按1m或低于渠深0.3m以上;
V=过流速度，一般取0.6~1m/s。
