工作原理

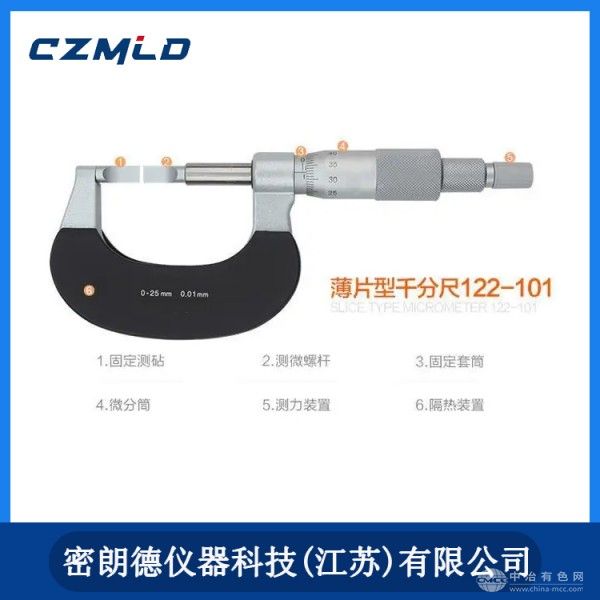

该设备采用机械式螺旋副传动原理，通过旋转测微螺杆（螺距0.5mm），带动活动测砧沿轴向精密移动。当两测砧（固定测砧与活动测砧）夹紧叶片被测部位时，微分筒旋转一周（50分度）对应螺杆轴向位移0.5mm，每分度代表0.01mm，结合刻线套筒的半毫米估读，可实现0.001mm级测量精度。内置恒力弹簧装置确保测量力恒定，避免人为施力误差。
应用范围
叶片千分尺122-101适用于涡轮叶片、压气机叶片、汽轮机动叶片等复杂曲面工件的厚度测量，尤其擅长检测叶片根部、叶尖、叶盆/叶背等关键部位的尺寸偏差。在航空制造中，可精准评估叶片型面加工余量；在能源装备领域，用于汽轮机叶片装配间隙控制；在模具加工行业，可测量精密冲压模具刃口厚度，满足GB/T 1216、ISO 3611等标准要求。
技术参数
测量范围0-25mm，分度值0.001mm，测量力1.5-3N（恒力弹簧控制），两测砧间距可调以适应不同曲率叶片；测微螺杆轴向窜动≤0.003mm，径向摆动≤0.002mm；设备采用硬质合金测砧，耐磨性优于普通钢制测砧；工作温度范围0-40℃，湿度≤80%RH，配备校准环规及防锈油。
产品特点
高精度设计：螺旋副传动结构配合恒力弹簧，消除测量力波动影响，重复性误差≤0.001mm。
专业测砧：测砧表面经超精研磨处理，粗糙度Ra≤0.05μm，避免划伤叶片表面；可定制V型、球形测砧以适配特殊轮廓。
耐用可靠：主体采用不锈钢材质，防腐蚀性能优异；锁紧装置可固定测微螺杆位置，便于读数与记录。
