工作原理

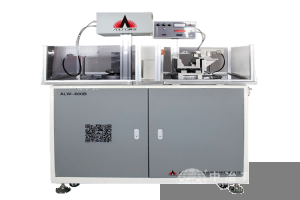

ALW-600B采用布拉格衍射原理：X射线管（如Cu靶，波长1.54Å）发射单色X射线，照射蓝宝石晶棒后产生衍射；测角仪同步旋转样品与探测器，记录特定晶面（如0001面）的衍射角（θ值）。通过布拉格方程（2d sinθ = nλ）计算晶面间距（d），结合蓝宝石（α-Al₂O₃，六方晶系）的晶体结构参数，精准确定晶棒的C轴方向，确保粘棒工艺的轴向精度≤0.1°，符合GB/T 33219-2016标准要求。
应用范围
该产品适用于LED行业蓝宝石衬底制备的粘棒定向（确保晶片切割方向与C轴平行）；光学领域加工蓝宝石窗口、透镜的晶体取向控制；半导体产业制造GaN基外延片的衬底定向。其高精度定向能力支持蓝宝石粘棒工艺的自动化与标准化，是LED芯片厂、光学元件厂商及科研院所的关键设备。
产品技术参数
晶体材料：蓝宝石（α-Al₂O₃）
定向精度：≤0.1°（C轴方向）
测角仪范围：θ 0°～60°（连续扫描）
分辨率：0.001°（θ）
扫描速度：0.01°～50°/分钟（可调）
探测器：闪烁计数器或半导体探测器
X射线管：Cu靶（Kα，λ=1.5406Å），功率≤500W
数据输出：衍射角、晶轴偏差、合格判定
接口：USB 3.0、以太网、VGA
电源：AC 220V±10%，50Hz，功率≤1000W
工作环境：5～40℃，湿度≤85%RH
外形尺寸：800×600×1200mm（嵌入式机柜）
产品特点
高精度晶体定向：0.001°分辨率测角仪，精准控制蓝宝石晶棒C轴偏差，确保后续加工性能。
嵌入式工业设计：集成工业电脑与触控屏，支持自动扫描、数据分析与报告生成，适配生产线在线检测。
快速检测能力：单次扫描时间≤30秒，兼容蓝宝石粘棒工艺的批量检测需求。
智能校准与稳定性：内置标准样品自动校准功能，长期运行角度偏差≤0.02°，保障检测可靠性。
合规性保障：符合GB/T 33219-2016《多晶体X射线衍射方法通则》及ISO 13767-2013标准，测量数据可直接用于工艺控制与科研分析。
