工作原理

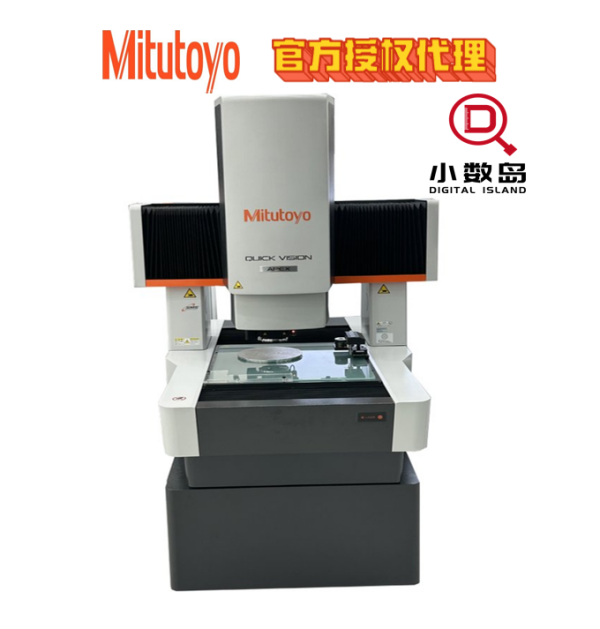

QV Apex采用模块化光学系统与闭环反馈运动平台协同工作：高分辨率工业相机（1200万像素，帧率200fps）搭载可变倍率远心镜头（放大倍率0.5X-5X），通过多光谱LED环形光源（波长范围365-700nm可调）投射均匀光线至被测工件表面；反射光线经相机捕获后，由嵌入式AI芯片（NVIDIA Jetson Orin NX）实时处理图像，通过深度学习算法识别工件边缘特征，并驱动激光位移传感器（分辨率0.01μm）与电动调焦模块（行程20mm，速度10mm/s）自动调整焦距，实现毫秒级（＜50ms）精准对焦；运动控制平台搭载直线电机（定位精度±0.0003mm，重复精度±0.0001mm）与光栅尺（分辨率0.0001mm），驱动工件或相机沿X/Y/Z三轴移动，配合力反馈传感器（测量力0.1-10N可调）避免压损脆弱工件；测量结果通过5G/Wi-Fi 6E无线传输至云端或本地PC，支持GD&T形位公差分析、CAD图纸比对及SPC统计过程控制，数据可导出为STEP/IGES格式，兼容UG、CATIA等CAD软件。
应用范围
覆盖多行业高效率检测场景：3C电子（手机玻璃盖板平面度、摄像头模组镜片间距、Type-C接口引脚共面性）、汽车零部件（发动机活塞环间隙、变速器齿轮齿形、安全气囊传感器触点位置）、精密模具（注塑模具型芯尺寸、冲压模具导柱角度、压铸模具分型面间隙）及半导体封装（晶圆表面缺陷、芯片引脚翘曲、BGA焊球直径）等，尤其适合测量小批量多品种工件（如定制化机械零件）、透明/反光材料（如光学镜片、镀膜工件）或复杂曲面（如涡轮叶片型线）；支持与工业机器人联用，实现生产线在线检测，适配节拍≤2秒/件的自动化测量需求；可选配显微物镜（放大倍率10X-100X）与共聚焦传感器，扩展至微米级精密测量，满足实验室级计量要求。
技术参数
测量范围：300mm×200mm×150mm（可扩展至600mm×400mm×200mm）；分辨率：0.0005mm；重复性：±0.0002mm；相机帧率：200fps（全分辨率）；光源寿命：＞80000小时；运动平台速度：X/Y轴500mm/s，Z轴300mm/s；载物台承重：10kg；工作温度：10℃~45℃；工作湿度：10%~85%RH（无冷凝）；电源：AC220V±10% 50/60Hz；重量：180kg（主机）；防护等级：IP42；兼容软件：AutoCAD、SolidWorks、PolyWorks Metrology。
产品特点
全系列通过德国PTB计量认证，AI自动对焦算法使对焦效率提升10倍，测量时间较传统影像仪缩短60%；多光谱光源与远心镜头组合消除成像畸变，透明/反光工件测量成功率提升至99.5%；模块化设计支持光源、相机、运动平台快速更换，适配不同尺寸工件检测需求；配备自清洁空气过滤系统与恒温控制模块，可有效过滤0.3μm以上颗粒物并维持25℃±0.5℃测量环境，确保数据稳定性；7英寸触摸屏集成一键测量、自动编程与远程诊断功能，操作门槛降低80%。QV Apex以“纳米级精度、秒级效率”的特性，成为工业现场光学检测的标杆设备。
