工作原理

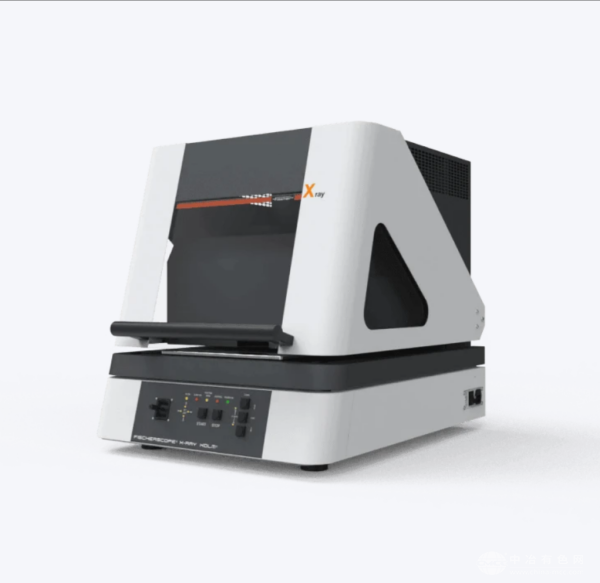

XDLM237采用微型化端窗X射线管与硅漂移探测器（SDD）核心组合。检测时，X射线管发射高能X射线束垂直照射样品表面，激发镀层材料中的原子内层电子跃迁，释放特征X荧光；SDD探测器捕获荧光信号并转化为电脉冲，经多道分析器（MCA）生成能谱图；设备内置智能算法与标准样品数据库，通过对比特征峰位与强度，自动计算镀层厚度（0.001μm-50μm）及元素组成（如Ni、Cu、Au、Zn等），并动态修正基材干扰与镀层间吸收效应，确保检测重复性≤1%。
应用范围
覆盖多行业镀层检测需求：PCB板化学镍金（ENIG）厚度控制、5G通信器件银浆印刷层均匀性筛查、汽车电镀零部件铬（Cr）/镍（Ni）防腐镀层分析、半导体芯片铜互连层厚度监测、光伏电池镀膜厚度优化等。其支持导电与非导电基材检测，适配从微小电子元件到大型曲面工件的检测需求，尤其适合研发实验室高精度分析及生产线在线抽检场景，助力企业降低镀层工艺不良率，提升产品可靠性。
技术参数
X射线管电压5-50kV可调，电流0-500μA无极调节，焦点尺寸≤30μm；SDD探测器分辨率≤145eV@Mn Kα，活区面积20mm²；检测元素范围Na（钠）-U（铀），重点优化常用镀层元素检出限（Ni低至0.001μm）；测量范围0.001μm-50μm，单层测量时间≤5秒，多层解析时间≤15秒；样品舱尺寸150×120×40mm，配备可旋转载物台与激光定位系统；数据接口包括USB 3.0、以太网及WiFi，兼容Excel/CSV格式导出与MES系统直连；设备尺寸400×350×500mm，重量35kg，通过CE/FCC认证，适应-10℃~45℃工作环境。
产品特点
非接触式检测技术避免样品损伤，单件检测成本低至0.05元；智能元素识别算法支持自动匹配500+种镀层材料库，新手5分钟即可完成操作培训；一键生成符合ISO 3497、ASTM B568标准的检测报告，通过蓝牙连接热敏打印机直接输出；动态光路准直系统实现微区聚焦，检测点直径≤0.1mm，满足精密元件局部镀层分析需求；模块化设计支持X射线管、探测器等核心部件快速更换，维护效率提升60%，助力企业构建高效、低成本的镀层质量控制体系。
