工作原理

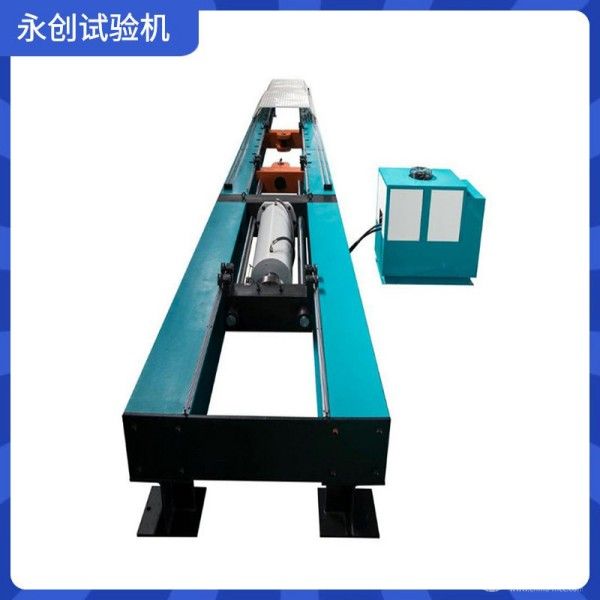

该试验机采用卧式双立柱框架结构，由交流伺服电机驱动同步带传动系统，实现试验力的匀速加载。针对铜芯铝绞线的多层绞合结构，设备配备大口径自对中夹具，通过液压辅助夹紧与齿形防滑设计，确保试样在拉伸过程中受力均匀，避免局部滑移或断裂。力值测量通过高精度轮辐式传感器（分辨率5N）完成，位移测量采用磁栅尺（分辨率0.01mm），实时采集力-位移曲线。工业计算机依据GB/T 4909、IEC 62067、ASTM D638等标准，自动计算抗拉强度、弹性模量等参数，并生成可视化试验报告，支持数据追溯与多组对比分析。
应用范围
电力电缆：检测10kV-500kV高压输电用铜芯铝绞线的极限承载能力与长期蠕变性能；
通信线缆：评估光纤复合架空地线（OPGW）中铝绞层的抗拉伸疲劳寿命；
特种导线：验证倍容量导线、节能导线在极端气候条件下的力学稳定性；
工程验收：为架空线路施工提供导线安全系数的现场抽检依据。
技术参数
最大试验力：500kN（支持多量程扩展至1000kN），精度等级±0.5%；
位移分辨率：0.01mm，速度范围0.01-200mm/min（无级调速）；
有效试验空间：长度8m（可定制扩展至12m），适配直径≤60mm的绞线试样；
数据接口：支持USB、RS485、Ethernet传输，兼容LabVIEW与Python二次开发。
产品特点
超长行程卧式结构：8米级试验空间满足大截面绞线的整体拉伸测试需求，避免分段测试误差；
自对中夹具技术：液压驱动夹具自动适应绞线直径变化，确保拉伸轴线与试样中心线重合度＜0.5mm；
环境模拟兼容性：可选配高温试验箱（-70℃至300℃）或恒湿腔体，研究温湿度对铝绞线蠕变性能的影响；
安全防护体系：配备全封闭防护网、声光报警装置及紧急停机按钮，防止试样断裂时钢丝飞溅伤人。
