工作原理

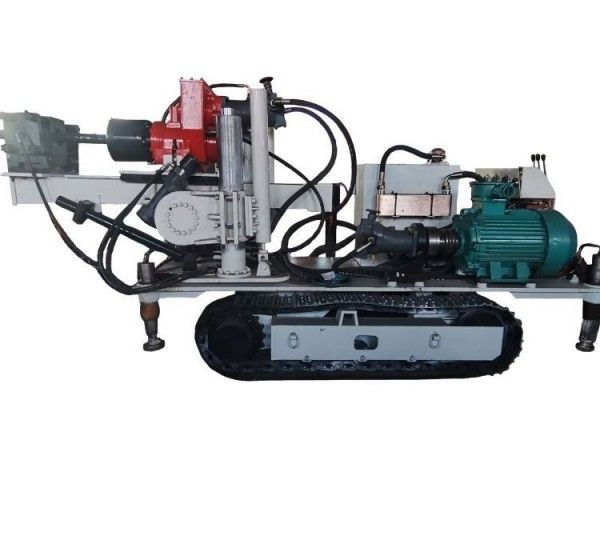

ZDY5000LP采用全液压动力系统与多模式智能控制技术：
井下防爆电机驱动变量柱塞泵，将液压能转化为高压油液，通过多路换向阀分别控制回转系统、给进系统及行走系统。回转系统经两级行星齿轮减速后输出5000N·m扭矩，带动钻杆实现高效破岩；给进系统由单油缸驱动，提供0-120kN连续可调的推进力，并支持恒压自动钻进模式，可根据地层硬度自动调整推进速度。设备集成压力、扭矩、位移传感器，通过PLC控制器实时监测钻进状态，当遇到卡钻、瓦斯超限等异常时，自动触发报警并启动应急回退或停机保护。行走系统采用液压马达驱动履带，支持前进、后退、转向及微调模式，满足井下狭窄空间灵活移动需求。
应用范围
适用于煤矿井下中硬岩层（f≤8）的400米以内多功能作业，包括：
巷道掘进超前探放水孔（钻孔直径75-113mm，深度50-200m）；
综采工作面瓦斯抽采顺层孔（钻孔直径94-133mm，深度100-300m）；
巷道顶板锚索支护孔（钻孔直径28-42mm，深度10-30m）；
地质构造探测孔及断层封堵验证孔等辅助工程。
设备可通过模块化组件快速切换钻进、支护模式，单班作业效率提升40%以上。
技术参数
额定扭矩：5000N·m
钻进深度：0-400m（视地层条件）
钻孔直径：28-133mm
回转速度：0-80r/min（无级调速）
给进力：0-120kN（连续可调）
起拔力：150kN
主机重量：32t（含动力系统）
外形尺寸（长×宽×高）：9800×3000×3500mm
履带接地比压：≤0.18MPa
爬坡能力：±15°
适配动力：防爆柴油机（井下可选1140V电机）
防护等级：IP65（防尘防水）
防爆标志：ExdI Mb
产品特点
多场景一体集成：集成钻进、支护、探放水功能，通过快换接头实现模式切换，减少设备重复搬运与安装时间；
高效能动力匹配：5000N·m扭矩与120kN推进力协同，可应对煤层、砂岩及部分石灰岩地层，单班钻进效率达200-250m；
智能化安全防护：配备钻孔压力监测、瓦斯预警、防喷孔装置及履带防滑锁止功能，符合《煤矿安全规程》要求；
模块化易维护设计：动力头、夹持器等关键部件采用液压快拆结构，单件更换时间≤30分钟，降低维修成本；
紧凑型灵活布局：优化机身尺寸与履带接地比压，可通过宽度≥2.5m的井下巷道，适应复杂地质条件作业。
