工作原理

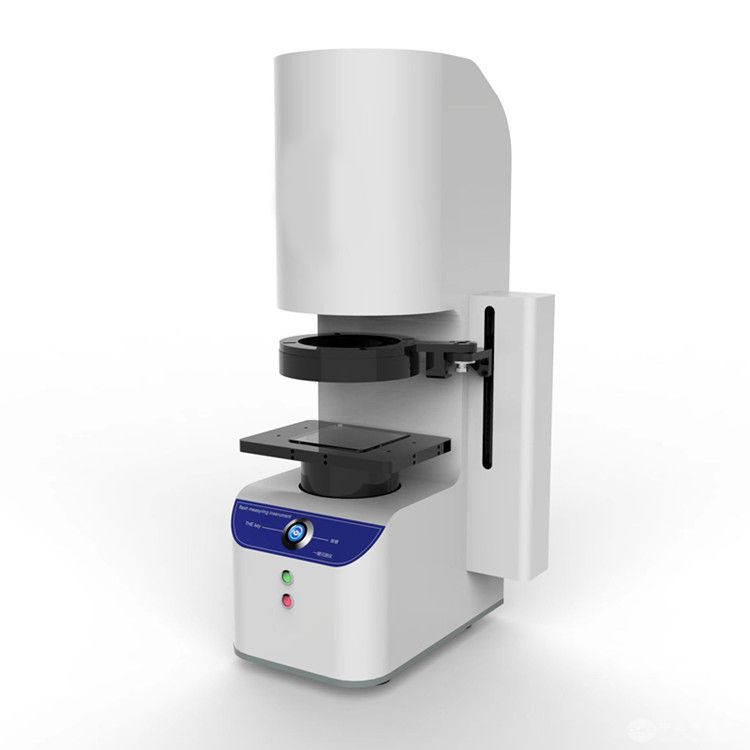

设备采用LED平行光源与远心镜头组合，通过彩色CCD摄像头捕捉工件影像，并传输至计算机系统。软件内置智能边缘检测算法，可自动识别工件轮廓特征点，结合光学尺实时反馈的工作台X/Y轴位移数据，完成几何元素（点、线、圆、弧等）的坐标提取与尺寸计算。例如，检测手机中框按键孔位置度时，系统可在0.8秒内完成12个孔位的坐标采集与公差判定，并生成SPC分析报表。
应用范围
汽车制造：测量发动机齿轮齿形误差、连接器针脚间距及电池托盘焊接尺寸；
3C电子：验证手机玻璃盖板平面度、摄像头模组镜片同心度及PCB板焊盘间距；
精密机械：检测轴承滚珠直径、钟表齿轮模数及医疗器械导管壁厚均匀性。
典型案例包括某新能源汽车企业通过该设备实现电机定子铁芯叠压厚度全检，单件测量耗时≤1.2秒，重复性精度达±0.5μm。
技术参数
测量范围：100×100×50mm（X/Y/Z）；
光学系统：0.7X-4.5X连续变焦镜头，景深8mm；
定位精度：0.003mm（全量程）；
测量速度：0.5-3秒/件（依工件复杂度）；
软件功能：支持DMIS编程、CAD数模比对及逆向工程；
光源配置：LED环形表面光+同轴轮廓光，亮度可调。
产品特点
一键全检：操作人员仅需放置工件并点击“开始”，系统自动完成测量、判定与报告生成；
高兼容性：支持公制/英制单位切换，可导出Excel、PDF、TXT等多种格式数据；
智能防错：内置自学习功能，可自动识别工件摆放偏移并修正测量路径；
耐用可靠：花岗岩基座与气浮导轨设计，环境温度20±2℃时精度波动≤0.3μm。
