大型结构全周多点三维位移测量仪

大型结构全周多点三维位移测量仪

浏览量 474
规格/型号:暂无
品牌:东视传感
应用领域:检测设备
产地:江苏 - 南京
厂家/供应商:南京东视传感科技有限公司
咨询电话::4001019076(请说明信息源自“北方有色网”)
更新时间:2025-07-02
级别:待认证

大型结构全周多点三维位移测量仪说明介绍

大型结构全周多点三维位移测量仪

大型结构全周多点三维位移测量仪


弦支穹顶结构是一种新型的大跨度空间结构,它很好地结合了索穹顶结构和单层网壳结构的优点。将索穹顶结构的上部索网改为单层网壳,使结构在成形前具有一定刚度。

索杆体系为网壳提供支撑,各构件之间的协同作用使结构的总应力保持在较低水平,使大跨度架设更具优势。另一方面弦支穹顶等大跨度空间结构在受到设计缺陷、施工不当或极端事件的影响时,会导致结构的一些关键部位发生初始失效。破坏结构若不能重新形成一个有效的力传递路径,将导致结构的损伤传播和整个结构的倒塌。这就是大跨度空间网架结构的连续倒塌。

产品详情

为了实现大型结构全周高精度三维动态变形测量,单套三维数字图像相关测量系统是无法满足需求的,需要使用多相机系统对测量区域进行拆分,每套系统测量其中的一部分区域,通过坐标系统一与数据融合从而实现大范围、全场、高精度变形测量。

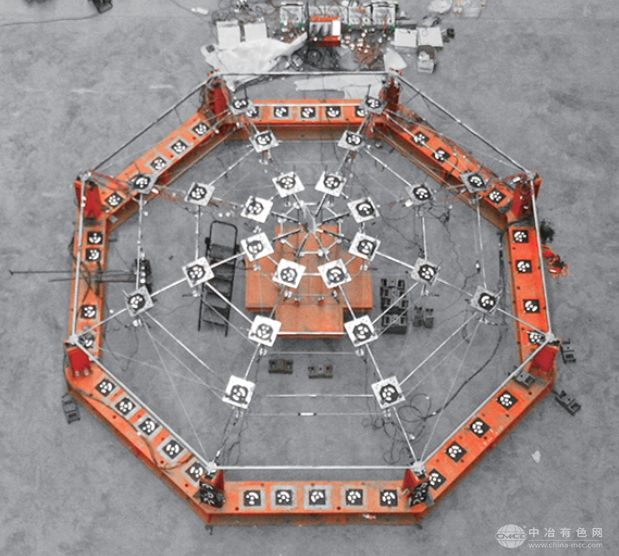

现场实验主要分为两块,其一是对索进行静态的张拉实验,其次是结构的动态垮塌实验,均需要测量关键节点的位移变化。测量系统分为无人机辅助测量和多相机测量系统两个部分,基于无人机实现标志点三维重构用于静态张拉实验的节点测量,而由12台相机构成的多相机测量系统则负责结构全周的动态垮塌监测。利用结构表面大量布置的圆形编码标志点,实现所有无人机结果和多相机结果的坐标系统一。

实验的操作步骤为:

(1)在拉索张拉前后阶段,无人机使用优化后的飞行路径对节点处进行不断拍摄,见图(a),多张图片经过近景摄影测量方法计算,可以得到节点变形的高精度三维坐标。

(2)如图(b)所示,使用单反相机对地梁和边柱处的编码标志点进行拍摄,边柱上的编码标志点可以当做不动点,其摄影测量重构结果可用于坐标系的统一,图(c)为拉索张拉前后的变形结果均转至单反相机摄影测量坐标系。

(3)在网壳结构的连续倒塌实验中,12台相机可两两组成一套双目系统,多个相机通过硬触发同步,拍摄倒塌实验节点位移的全过程。
