工作原理

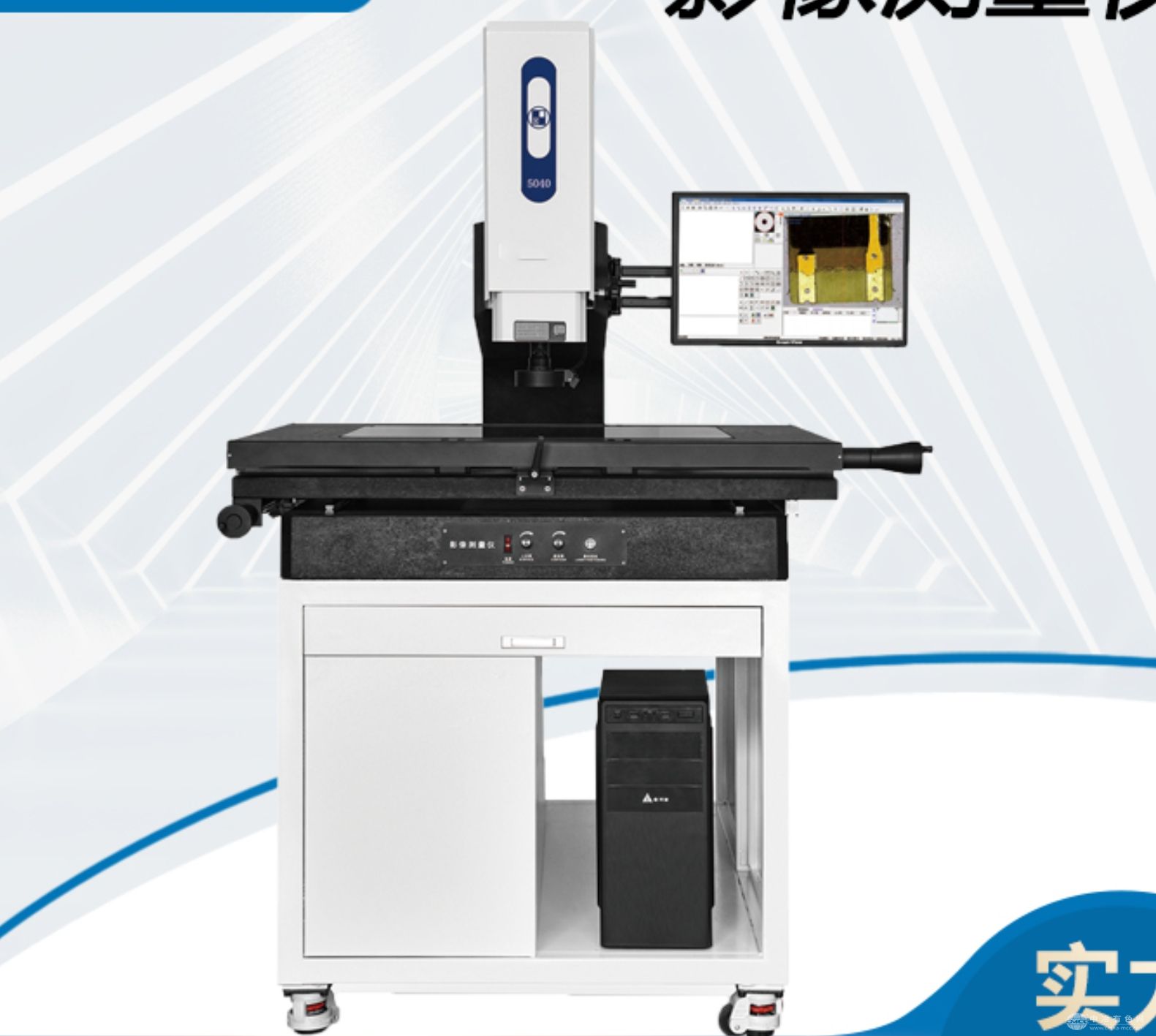

LX-SD54采用光学投影与图像处理技术，通过高分辨率CCD摄像机捕捉工件影像，结合LED环形光源与轮廓光源实现多角度照明。设备搭载力雄自主研发的测量软件，可自动识别点、线、圆、角度等几何元素，支持GD&T形位公差标注与三维比对分析。测量台面采用双层机械移动平台，支持X/Y轴76mm×42mm行程调节，配合低手位同轴调焦机构（微调精度0.002mm），确保操作便捷性与测量重复性≤±0.003mm。
应用范围
该设备广泛应用于电子、汽车、模具等行业：在电子领域，可检测手机中框平面度、摄像头支架圆度；汽车制造中支持齿轮齿形误差、冲压件回弹量分析；模具行业适用于注塑模腔逆向建模、压铸件磨损量评估。此外，设备还兼容五金零件、医疗器械等微小工件的尺寸验证，满足ISO/ASTM等国际标准要求。
技术参数
测量范围：500×400mm（X/Y轴）
总放大倍率：10×-200×（物镜5×/10×/20×，目镜10×）
光源系统：LED环形光+轮廓光，亮度独立可调
运动精度：X/Y轴0.005mm，Z轴0.003mm
软件功能：支持CAD图纸导入、SPC统计分析、自动生成检测报告
数据接口：USB3.0/Gigabit Ethernet，兼容PolyWorks、Geomagic等第三方软件
产品特点
高精度与稳定性：采用花岗岩底座与铸铁立柱设计，抗环境振动干扰能力强，温度漂移≤0.5μm/℃；
智能化操作：15英寸触摸屏搭配力雄测量软件，支持“一键式”自动测量与路径规划，非专业人员30分钟可上手；
高效检测：单次测量耗时较传统投影仪缩短60%，支持批量工件连续检测；
扩展性强：预留接触式测头接口，可升级为复合式测量系统，兼顾激光扫描与接触式测量需求。
