工作原理

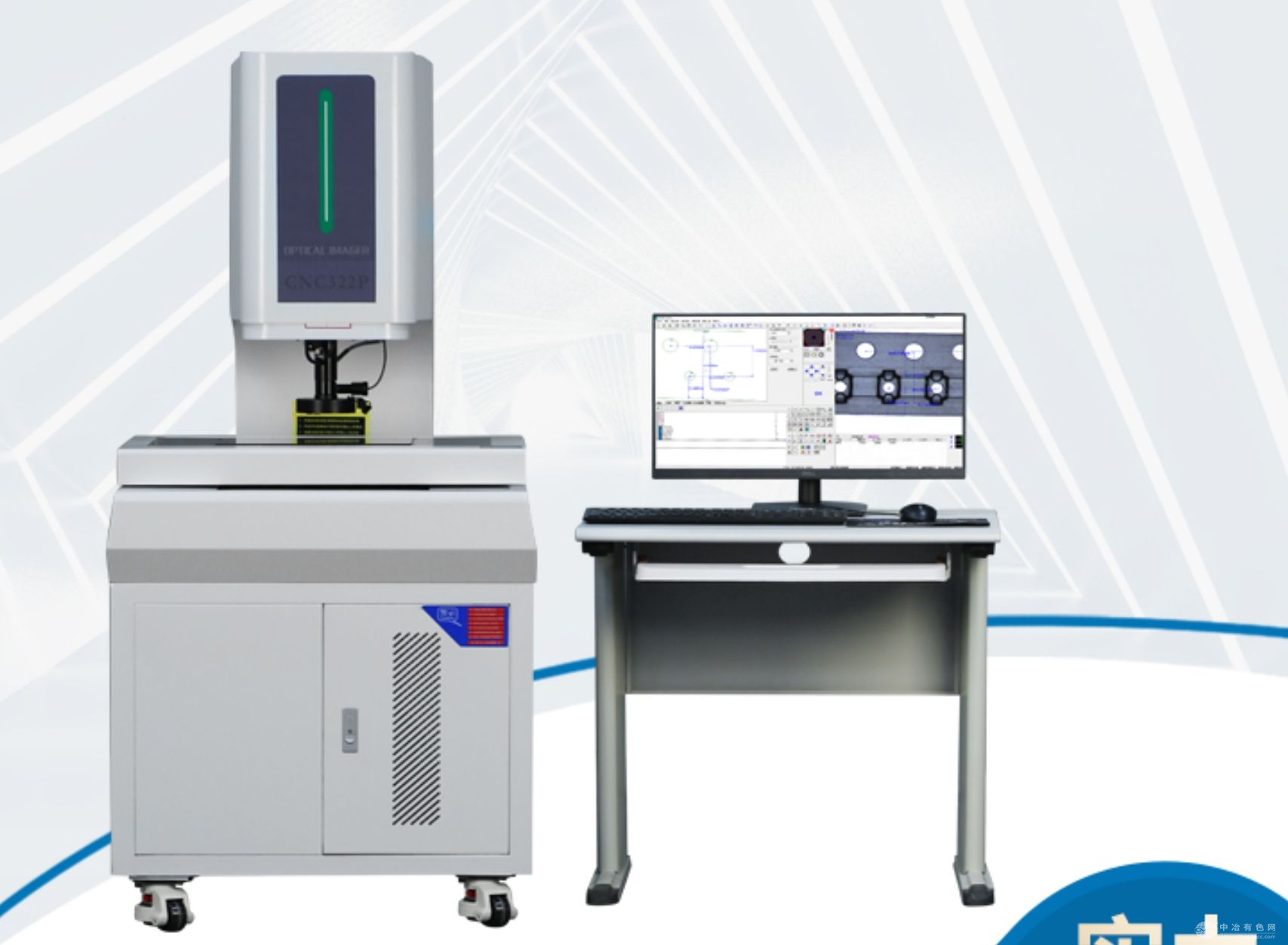

该设备采用机器视觉与激光扫描复合技术，通过高分辨率CCD摄像机捕捉五金件表面影像，结合激光三角测量原理对复杂曲面进行三维建模。系统搭载力雄自主研发的智能算法，可自动识别点、线、圆、角度等几何元素，并支持GD&T形位公差标注。三轴伺服运动平台（X/Y/Z轴行程400×300×200mm）配合0.0005mm级光栅尺，实现微米级定位精度，测量重复性≤±0.002mm，扫描速度达150万点/秒。
应用范围
广泛应用于五金制造领域：在汽车行业，可检测发动机连杆孔径、齿轮齿形误差；在电子领域，支持手机中框平面度、摄像头支架圆度验证；在航空航天领域，适用于涡轮叶片型面分析、紧固件螺纹参数测量；此外，设备还服务于医疗器械精密零件、钟表齿轮等微小工件的尺寸检测，满足ISO/ASTM等国际标准要求。
技术参数
测量范围：X/Y/Z轴400×300×200mm
点间距：0.005-0.5mm可调
光源系统：8区LED环形光+同轴激光，亮度独立可调
运动精度：X/Y轴0.003mm，Z轴0.002mm
软件功能：支持CAD图纸导入比对、SPC统计分析、自动生成检测报告
数据接口：USB3.0/Gigabit Ethernet，兼容PolyWorks、Geomagic等第三方软件
设备尺寸：850×720×1650mm，重量500kg
产品特点
高效精准：采用多线结构光投影技术，单次扫描即可获取百万级点云数据，较传统三坐标测量效率提升5倍；
智能易用：配备15英寸触摸屏与力雄自主研发的测量软件，支持“一键式”自动扫描与路径规划，非专业人员30分钟可上手；
稳定可靠：花岗岩底座与铸铁立柱设计，抗环境振动干扰能力强，温度漂移≤0.5μm/℃；
扩展性强：预留接触式测头接口，可升级为复合式测量系统，兼顾激光扫描与接触式测量需求。
