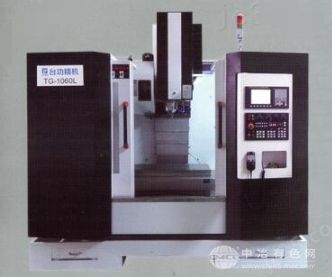

两轴线轨加工中心

两轴线轨加工中心

303
规格/型号:CHX-650L
品牌:创和欣
应用领域:材料制备
产地:江苏 - 苏州
厂家/供应商:昆山创和欣机械设备有限公司
咨询电话::13405052563(请说明信息源自“中冶有色网”)
更新时间:2025-06-20
级别:待认证

两轴线轨加工中心说明介绍

两轴线轨加工中心

两轴线轨加工中心


机床特点:


1、超大尺寸床身设计、XY轴采用宽型线性滑轨,Z轴采用硬轨提高精度和高稳定性结合。

2、可选配直接式主轴驱动,低噪音,大扭矩,配合线性滑轨的快速移动,取得非凡铣削效果。

3、特别适合金属产品和金属模具零件加工。

4、可选配更高刚性、更高精度的直接式高速主轴

5、线轨快速移位可达30m/min


设备参数:


项目/型号单位CHX-650L、CHX-850L、CHX-1060、LCHX-1165L

行程X轴mm60080010001100

Y轴mm500500600650

Z轴mm500500600700

工作台尺寸mm800×5001000×5001300×6001300×610

工作台承重Kg350450600800

工作台T型槽规格 3-18-1445-18-905-18-1005-18-100

工作台面至主轴鼻端距离mm110-610110-61070-670140-840

主轴中心至立柱导轨面距离mm560560655700

主轴锥孔规格 BT-40BT-40BT-40BT-40

主轴转速rpm/min8000/100008000/1000080008000

主轴马达功率kw5.5/7.57.51111

三轴马达功率X/Y/Zkw223/3/33/3/3

三轴快速位移X/Y/Zm/min30/30/2030/30/2024/24/2024/24/20

三轴切削进给率mm/min1-120001-120001-120001-12000

定位精度mm±0.003/300±0.003/300±0.003/300±0.003/300

重复精度mm±0.0025±0.0025±0.0025±0.0025

电源需求KVA15202020

气压需求Kg/cm2≥6≥6≥6≥6

整机重量kg5000550080008000

占地面积(长×宽×高)m25×23×2526×24×2632×27×27.532.5×27×28.5

控制器 M70/OI-MDM70/OI-MDM70/OI-MDM70/OI-MD


项目/型号单位CHX-1270L、CHX-1580、LCHX-1690L、CHX-1890L

行程X轴mm1200150016001800

Y轴mm700800900900

Z轴mm600700600600

工作台尺寸mm1360×7001700×8001800×9002000×900

工作台承重Kg1000150016001800

工作台T型槽规格 5-18-1225-22-1405-22-1655-22-165

工作台面至主轴鼻端距离mm87-687130-830160-760160-760

主轴中心至立柱导轨面距离mm785810950950

主轴锥孔规格 BT-50BT-50BT-50BT-50

主轴转速rpm/min8000800060006000

主轴马达功率Kw151818.522

三轴马达功率X/Y/Zkw3/3/34.5/4.5/4.54.5/4.5/4.54.5/7/4.5

三轴快速位移X/Y/Zm/min24/24/2024/24/2024/24/2024/24/20

三轴切削进给率mm/min1-120001-120001-120001-12000

定位精度mm±0.003/300±0.003/300±0.005/300±0.005/300

重复精度mm±0.0025±0.0025±0.0025±0.0025

电源需求KVA30404040

气压需求Kg/cm2≥6≥6≥6≥6

整机重量kg8500135001450015000

占地面积(长×宽×高)m36×33×28.543.8×35×34.546.6×40×3649×40×36

控制器 M70/OI-MDM70/OI-MDM70/OI-MDM70/OI-MD
