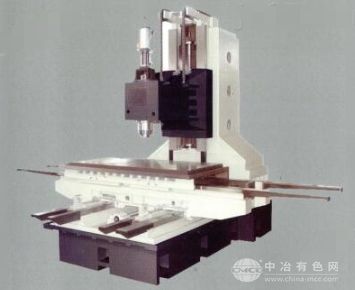

重切削性硬轨加工中心CHX-650
机床特点：
1、X、Y、Z三轴采用方轨全支撑设计，在有效行程内任意移动位置仍受到滑轨*支撑，无悬空现象，运动顺畅确保精度及机械寿命。
2、配重加装导轨，确保Z轴快速移动式配重不会产生晃动，确保精度。
3、机器主体结构采用模组化，坚固封闭箱型设计，刚性好，重切削能力强。
4、各大铸件(铜铝件)皆采用高级米汉铸铁铸造，均经过*退火处理，消除残留内压力。
设备参数：
项目/型号单位CHX-650、CHX-850、CHX-850C、CHX-950、CHX-1060
行程X轴mm6508008009001000
Y轴mm400500500550600
Z轴Mm480550700600600
工作台尺寸mm800×4201050×5001000×5301100×6001300×600
工作台承重Kg600600600800800
工作台T型槽规格 3-18-1355-18-905-18-1005-18-1255-18-120
工作台面至主轴鼻端距离mm80-560105-655110-810120-720180-780
主轴中心至立柱导轨面距离mm480550575630600
主轴锥孔规格 BT-40BT-40BT-40BT-40BT-40
主轴转速rpm/min80008000800080008000
主轴马达功率Kw5.57.57.57.511
三轴马达功率X/Y/Zkw2/2/23/3/33/3/33/3/33/3/3
三轴快速位移X/Y/Zm/min15/15/1515/15/1515/15/1515/15/1515/15/15
三轴切削进给率mm/min1-100001-100001-120001-120001-12000
定位精度mm±0.003/300±0.003/300±0.003/300±0.003/300±0.003/300
重复精度mm±0.0025±0.0025±0.003±0.003±0.003
电源需求KVA1515202020
气压需求Kg/cm2≥6≥6≥6≥6≥6
整机重量kg45005000600070008000
占地面积(长×宽×高)m24×22×2326×24×2628×26×27.530×27×27.532×27×27.5
控制器 M70/OI-MDM70/OI-MDM70/OI-MDM70/OI-MDM70/OI-MD
项目/型号单位
CHX-1270、CHX-1370、CHX-1580、CHX-1690、CHX-1890
行程X轴mm12001300150016001900
Y轴mm700700800900900
Z轴Mm600650700680680
工作台尺寸mm1360×7001400×7101700×8001800×9002000×900
工作台承重Kg10001000150016001800
工作台T型槽规格 5-18-152.55-18-152.55-22-1355-22-1655-22-165
工作台面至主轴鼻端距离mm150-750150-800170-870160-840160-840
主轴中心至立柱导轨面距离mm785785800950950
主轴锥孔规格 BT-50BT-50BT-50BT-50BT-50
主轴转速rpm/min6000(变比4600)6000(变比4600)6000(变比4600)6000(变比4600)6000(变比4600)
主轴马达功率Kw151518.52222
三轴马达功率X/Y/Zkw3/3/33/3/34.5/4.5/4.54.5/4.5/4.54.5/7/4.5
三轴快速位移X/Y/Zm/min15/15/1515/15/1515/15/1515/15/1515/15/15
三轴切削进给率mm/min1-120001-120001-120001-120001-12000
定位精度mm±0.003/300±0.003/300±0.003/300±0.003/300±0.003/300
重复精度mm±0.003±0.003±0.003±0.003±0.003
电源需求KVA3030404040
气压需求Kg/cm2≥6≥6≥6≥6≥6
整机重量kg950010000135001450015000
占地面积(长×宽×高)m36×33×28.539×35×3343.8×35×34.546.6×40×3549×45×75
控制器 M70/OI-MDM70/OI-MDM70/OI-MDM70/OI-MDM70/OI-MD
