山东昆泰重工机械有限公司生产的52mm孔经金属机床，型号：C6140 ，品牌：昆泰重工，产地：山东·枣庄，厂商性质：生产商，加工材质：硬金属,软金属,合金。

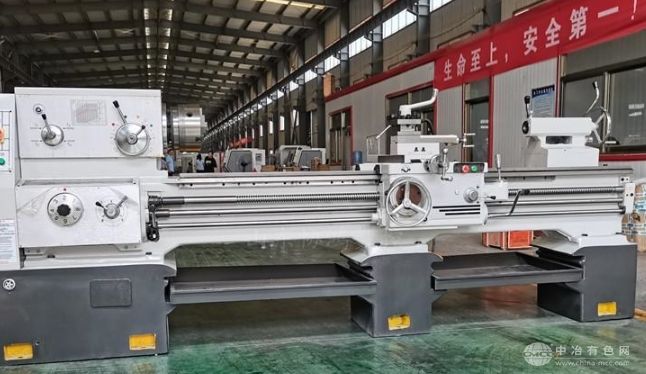

C6140 主轴孔经52mm金属机
1、低频力矩大、输出平稳
2、矢量控制
3、转矩动态响应快、稳速精度高
4、减速停车速度快
产品介绍
C6140 主轴孔经52mm金属机的主要组成部件有：主轴箱、进给箱、溜板箱、刀架、尾架、光杠、丝杠和床身。
●主轴箱：又称床头箱，它的主要任务是将主电机传来的旋转运动经过一系列的变速机构使主轴得到所需的正反两种转向的不同转速，同时主轴箱分出部分动力将运动传给进给箱。主轴箱中等主轴是车床的关键零件。主轴在轴承上运转的平稳性直接影响工件的加工质量，一旦主轴的旋转精度降低，则机床的使用价值就会降低。
● 进给箱：又称走刀箱，进给箱中装有进给运动的变速机构，调整其变速机构，可得到所需的进给量或螺距，通过光杠或丝杠将运动传至刀架以进行切削。
●丝杠与光杠：用以联接进给箱与溜板箱，并把进给箱的运动和动力传给溜板箱，使溜板箱获得纵向直线运动。丝杠是专门用来车削各种螺纹而设置的，在进工件的其他表面车削时，只用光杠，不用丝杠。
●溜板箱：是车床进给运动的操纵箱，内装有将光杠和丝杠的旋转运动变成刀架直线运动的机构，通过光杠传动实现刀架的纵向进给运动、横向进给运动和快速移动，通过丝杠带动刀架作纵向直线运动，以便车削螺纹。
●刀架：刀架部件由几层刀架组成，它的功能是装夹刀具，使刀具作纵向、横向或斜向进给运动。
●尾座：安装作定位支撑用的后顶尖、也可以安装钻头、铰刀等孔加工刀具来进行孔加工。
●床身：在床身上安装着车床各个主要部件，使他们在工作时保持准确的相对位置。
设备参数：
型号规格C6132、C6136、C6140
主机规格中心高175mm195mm205mm
床身上大回转直径350mm360mm400mm
刀架上大工件回转直径180mm200mm210mm
棒料直径47mm(6132) 51mm(6140)
主轴通孔直径48mm(6132) 52mm(6140)
锥孔莫氏6#
转速50Hz25～1600转/分 (12级)
刀架刀架横向大行程240mm260mm280mm
小刀架大行程140mm
刀杆截面尺寸(高*宽)20mm×20mm
纵向进给量0.04～2.16 mm/r138种
横向进给量0.02～1.08 mm/r138种
尾座顶套内孔锥度MT4
顶套大移动量130mm
横向大移动量±10mm
螺纹公制0.45～20mm/r 30种
英制80～" n/i" 35种
模数0.25～10mm25种
径节160～" D.P.30种
电机主电机3/4.5KW
冷却泵电机AB-25TH90W
外形尺寸长*宽*高中心距750mm1950×900×1200mm/1950×900×1200mm
中心距1500mm/2600×900×1200mm/
净重中心距750mm1300kg/1400kg
中心距1500mm/1600kg/
