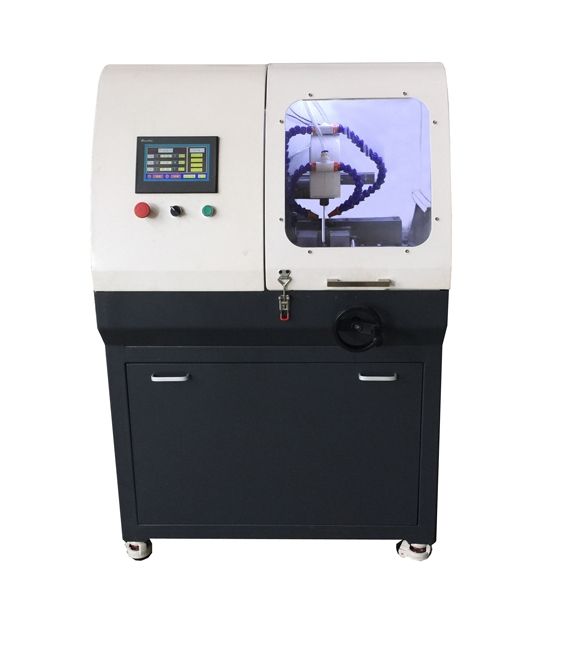

智能自动金相切割机

	ZQ-150F

	产品介绍

	用于金属类(热处理、机加工、坯料)、陶瓷、晶体、电器件、
复合材料等的精密切割取样;优点是具备X/Y/Z三轴精密定位切割能力,能够实现对工件的精确定位切断、切片、开槽、取斜齿等功能。


	ZQ-150F主要针对异形件、不规格件而研发的立地一体式三轴(X/Y/Z)自动智能金相切割,具备金相试样切割、开槽、取薄平片、切段等多种精密切割功能。尤其适合汽车零部件、铸造类、特殊切割要求等的精密定位切割取样。多种组合切割模式设计,可实现垂直切割、分层切割、往复切割等多重切割方式.

	技术规格参数:

	型号:ZQ-150F

	主轴转速:100-3000r/min(无极调速)

	平台X向行程:50mm

	平台X向速度:0-100mm(无极调速)

	Z向切割行程:120mm

	Z向切割速度:0-200mm

	平台Y向行程:自动240mm

	平台向Y速度:0-300mm(无极调速)

	控制系统:8寸彩色触摸屏、PLC控制系统 (日本三菱)

	最大切割尺寸:直径120mm、200X110mm

	切割方式:垂直切割、分层切割、水平切割

	送给方式:进退比任意设定

	有效进刀距离:120+200mm

	完成量追踪:液晶数显 (时时显示)

	切割台尺寸:300X250mm

	切割片规格:(200-350)X(1-3)X32mm

	加持台规格:分体式双层可移动平台

	切割速度:1-200mm/分钟

	在线调速:任意调整

	进刀距离:任意设定(120+200mm)

	复位方式:自动复位

	冷却系统:自动(水冷双通道+多头喷淋)

	水箱容量:80L

	电机功率:4KW

	机台形式:立地一体式

	电源:380V

	重量:500KG

	标准配置:

	主机一台

	冷却系统一套

	Y向移动平台一套(主机上)

	X/Y双向定位平台一套(主机上)

	推进夹具两付

	随机工具一套

	精切片两块

	技术文件:说明书一份、合格证一份、保修卡一份

	选配:圆盘夹具、齿条夹具、万能夹具、纵剖夹具

	其他 :特殊工件可定做
