五轴联动数控打磨抛光机

五轴联动数控打磨抛光机

453
规格/型号:JL-P7-14M-DZZ
品牌:金岭
应用领域:材料制备
产地:湖南 - 长沙
厂家/供应商:湖南金岭机床科技集团有限公司
咨询电话::13975187496(请说明信息源自“中冶有色网”)
更新时间:2025-05-10
级别:待认证

五轴联动数控打磨抛光机说明介绍

五轴联动数控打磨抛光机

五轴联动数控打磨抛光机


产品型号:JL-P7-14M-DZZ

品 牌: 金岭/JINLING

厂商性质:生产商

所 在 地:长沙市


详情介绍

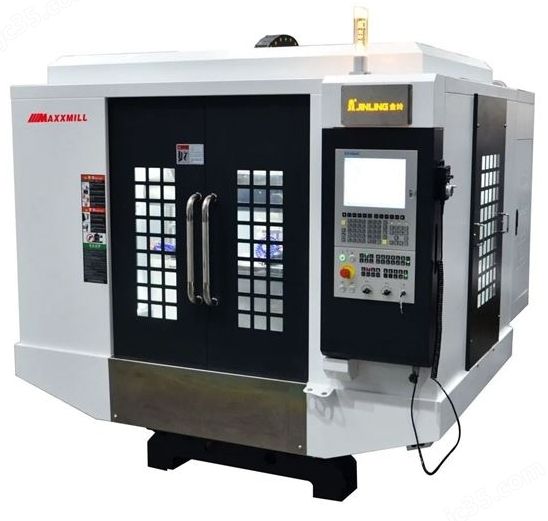

JL-P7-14M-DZZ五轴联动数控打磨抛光机

设备采用CNC五轴联动数控原理,配备对称两面,每个面七组磨盘,及直排联动七组工件治具。产品一次装夹通过数控编程,同时可对工件产品五个面磨抛。

应用领域:主要用于:电池盖、手机壳、电子锁、电器开关、合金材料数码产品,以及塑胶头盔等其他异形表面打磨抛光。

设备构成:磨头总成部分、机械 X/Y/Z/A/C 五轴、工作台总成部分和电控系统、总控制系统、自动喷水系统,水循环过滤总成、真空吸总成部分(不含真空泵),隔音防尘板房。


JL-P7-14M-DZZ五轴联动数控打磨抛光机功能特点:


本机采用两面对称联动七组磨盘,直排联动七组工件位。工件固定采用真空吸附,磨料采用魔术搭扣快速固定,配备两面七组磨盘共 14 个打磨头,通过 UG 编程生成加工程序代码然后导入设备控制器完成编程。同时对 7 件产品的 3D 面/侧面/平面进行粗/中/细/精一站式打磨。工作台有 7 组工位,每工位一次性同时打磨产品 5个面,品质稳定效率更高。

工件可以采用真空吸附装置(根据需要选配真空泵)。

工作原理:常规工件采用真空吸附在治具上,磨料固定在带魔术贴的磨头上,通过 G 代码编程驱动 5 轴对产品进行仿形打磨;根据工艺要求选择喷水或喷研磨液,智能控制喷液时间和喷液量,保证产品品质稳定,有效提供良率。


主要技术参数


序号项目规格

1适合产品材质铝合金、不锈钢、塑料等

2适合产品形式手机壳等

3适用范围适合表面打磨抛光工艺

4设备行程X 轴行程 550(mm)、Y 轴行程 550(mm) 、Z轴行程 400mmC 轴 0-360°(连续)、 A 轴±180°

5设备移动速度X 轴 20 米/min、 Y 轴 20 米/min 、Z 轴 15米/min、C轴0-60转/min 、A轴0-20转/min。

6研磨抛光方式湿式研磨抛光(无粉尘飞扬)

7打磨头数量两面各 7 个打磨头共 14 个打磨头一次装夹可完成对 7 组产品粗、中、细打磨。

8打磨头驱动方式电主轴

9磨盘直径3 英寸

10工件数量7

11加工产品(含治具)范围加工最大对角线≤165mm、厚度≤210mm、下反倾斜角﹤20°

12高压气源/耗气量0.5-0.8Mpa(耗气量≥1.5m³/min)

13真空压力/耗气量0.07-0.08Mpa(耗气量≥50-75L/min)

14电压380V/50HZ

15功率11KW

16设备外形尺寸长 2200mm×宽 2480mm×高 2365mm

17设备质量约2500kg
