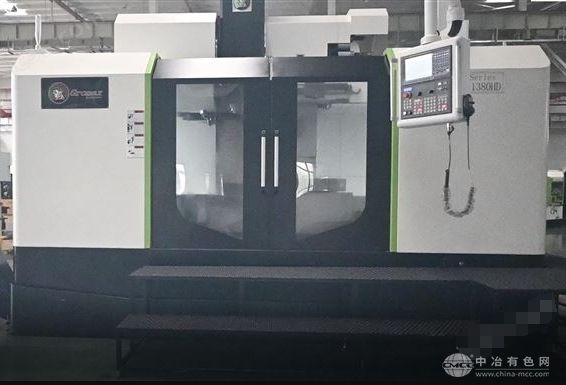

立卧复合加工中心
产品型号:Grm-1380HD
品 牌:格勒玛/Gromax
厂商性质:生产商
所 在 地:苏州市
产品简介
产地：国产
刀库类型：可选配
工作台数量：单工作台
换刀方式：机械手换刀
加工材质：硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他
加工用途：车,铣,钻,攻,镗,铰,锪,磨,刨,其他
界面语言：中文
联动轴数：三轴联动
数控系统：可选配
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
轴数：三轴
Grm-1380HD立式加工中心机融合先进科技及先进制造技术，是格勒玛数控科技推出的高刚性立卧式加工中心之一，满足于当今市场上极为苛刻的金属加工条件，适用于汽车、航空航天、军工、五金等各种机械加工领域的需求。
Grm-1380HD立卧复合加工中心技术参数
伺服转台
转台台面尺寸 800x800 mm
转台 T 型槽宽度 x 数量 x 距离 20T×100×5 mm
转台最小分割角度 1 度
分割精度 ±5 sec.
重复精度 ±1 sec.
锁紧装置(油压) 35 kg/cm2
台面承重 2000 KG
加工范围
工件最大高度 900mm
最大加工工件边长 1300(立卧主轴都可加工之长度)
最大回转直径 1600(此时卧式加工最大刀具长度为 180mm)
立式行程
X 轴行程(工作台横向) 1300 mm(加工范围)
Y 轴行程(工作台纵向) 850 mm
Z1 轴行程(立式上下) 800mm
Z1 立式主轴端面到台面距离 200-1000mm
卧式行程
X 轴行程(工作台横向) 1300 mm(加工范围)
Y 轴行程(主轴头上下方向) 800mm
Z 轴行程(工作台纵向) 850mm
卧式主轴中心线至工作台面距离 80-880mm
卧式轴主轴端面到工作台中心距离 210-1060mm
进给轴
X/Y/Z1/Z2 快速进给速度 20/20/20/20
切削速度 10
X/Y/Z1/Y2 丝杆规格 50/50/50/50
X/Y/Z/Y2 线轨规格 45/45*2/55/55
主轴
立式轴主轴锥度 BT50
立式轴主轴直径 190mm
立式轴主轴转速 6000 rpm
立式轴主轴功率(连续/30 分钟额定)
15/18.5KW
立式轴主轴扭矩(连续/15 分钟额定)
143/236 N.m
卧式轴主轴锥度 BT50
卧式轴主轴直径 190
卧式轴主轴转速 6000 rpm
卧式轴主轴功率(连续/30 分钟额定)
15/18.5KW
卧式轴主轴扭矩(连续/15 分钟额定)
143/236 N.m
立式轴刀
库
刀库容量 24 刀
最大刀具外径(放满刀) 110mm
最大临空刀直径 220 mm
最大刀具长度 300mm
3 / 5
最大刀具重量 18Kg
换刀时间(刀对刀) 5 秒
卧式轴刀
库
刀库容量 24 刀
最大刀具外径(放满刀) 110mm
最大临空刀直径 220 mm
最大刀具长度 300mm
最大刀具重量 18Kg
换刀时间(刀对刀) 8 秒
精度
三轴定位精度 VDI(3441) P0.015 (±0.004/300)
重复定位精度 VDI(3441) Ps0.012(±0.003)
其他
所需气压 5.5 kgf/cm2
机器重量(整机) 17000 kg(约)
机器高度 4500mm
占地面积长 x 宽 6600mmX4500mm
