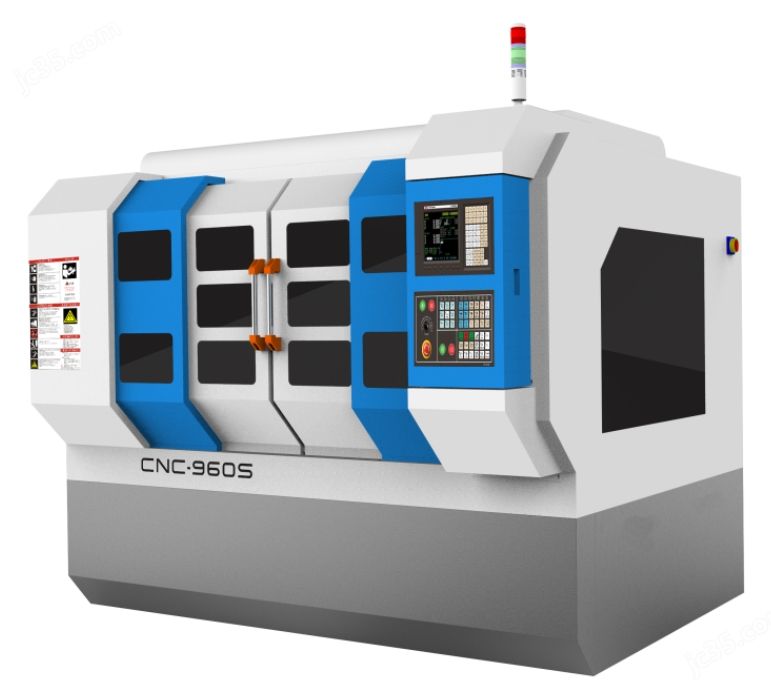

中型精密高光攻牙精雕机

中型精密高光攻牙精雕机

336
规格/型号:SDSK-960S
品牌:精雕数控
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市精雕数控设备有限公司
咨询电话::13924586646(请说明信息源自“中冶有色网”)
更新时间:2025-05-08
级别:待认证

中型精密高光攻牙精雕机说明介绍

中型精密高光攻牙精雕机

中型精密高光|雕铣|攻牙精雕机960S


详细介绍


一,SDSK960S机型是专门为客户量身定做的CNC单头精雕机; 配15位直排刀库;运动方式为Y轴工作台前后移动,X轴左右移动,Z轴上下移动。 采用简单操作界面的维宏数控系统; 伺服电机,机身采用的济南青花岗岩(大理石)结构、永远不变形;三轴采用*上银精密级直线导轨,研磨级滚珠丝杆,德国联轴器,配电柜恒温系统,先进的主轴制冷系统,自动润滑系统,冷却液循环喷水系统,空气过滤装置,保证了更高的加工精度、速度与稳定性; 特别适用于各类不锈钢、、PC、压克力、塑料等零件的3D雕刻、雕铣、钻孔等精密加工。


二、机器主要配置清单(单位:mm)


序号规 格 说 明数量

1. 外罩:2mm钢板、烤漆(水箱不锈钢)1套

2. 铝工作台尺寸:X向900,Y向600,厚度501套

3. 大理石机身,大理石横梁1套

4. XYZ轴用汇川伺服电机,带编码器(Z带刹车)各1套

5. XYZ轴用 中国台湾上银 精密级直线导轨2套

6. XYZ轴用 中国台湾TBI 精密级滚珠丝杆1套

7. 深雕数控系统/新代数控系统/华中数控系统/维宏数控系统(任选)1套

8. 台达变频器 1套

9. 施耐德电气配件1批

10. 电主轴 40000rpm,3.7KW或(7.5KW可另选),外径80mm ,气动换刀,ISO20刀柄1个

11. 配15位直排刀库1套

12. 电箱恒温器1个

13. 进口NSK P级角接触配对轴承5套

14. 主轴水冷机1台

15. 电子手轮1套

16. X/Y/Z轴配三防布风琴罩/Y轴不锈钢防水罩各1套

17. X/Y/Z轴配塑料拖链各1套

18. 自动润滑油泵2升1套

19. 气过滤器2套

20. 喷水装置1套

21. 水泵1个

22. 对刀仪1个

23. 机床附件1套


三、设备主要技术参数:(单位:mm)


机型SDSK960S

外型尺寸长1450*宽1500*高1800

X/Y/Z行程920*620*120

空走速度30000mm/min

加工速度12000mm/min

控制系统数控系统

伺服系统交流伺服

系统分辨率0.002

三轴垂直度0.012mm

整机定位精度士0.015mm

局布定位精度300 mm内士0.01mm

重复定位精度0.005mm

主轴数1

主轴功率3.7KW/个

换刀方式自动

主轴转速40000rpm/min

夹持刀柄(ISO20)3.175/4/6/8/10/12mm

对刀方式自动

可装料高度250mm

台面承受负荷500Kg

额定电压380V/50HZ

整机功率7KW

整机重量3000Kg
