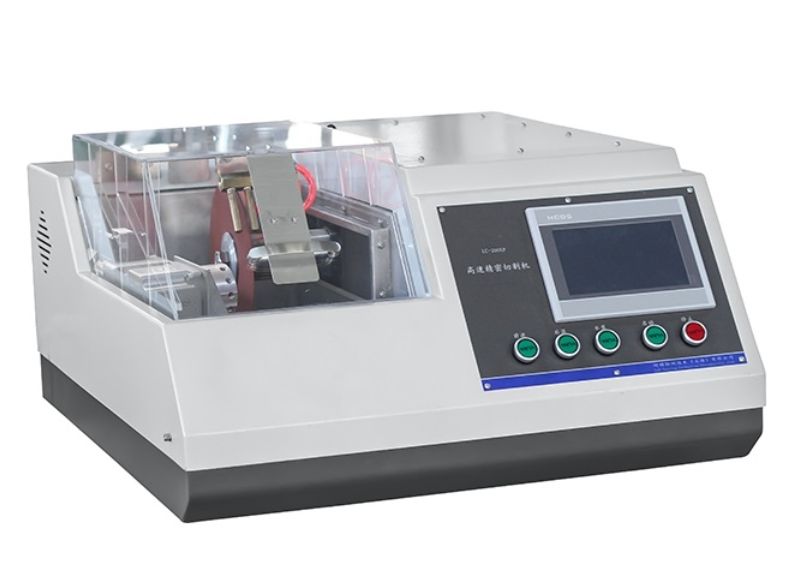

自动金相旋转切割机
自动金相旋转切割机是一款高效、智能化的金相样品制备设备。它采用人机界面和PLC控制，操作界面直观，支持中英文切换，参数设置方便。主轴采用变频控制，具备过载保护功能，确保设备运行安全。设备提供两种切割方式（直接切割和冲击切割），适应不同材料的切割需求。R轴转速手动可调，用户可在500-3000r/min（选配500-5000r/min）之间任意设置，切割直径可达φ60mm，切割速度范围为0.01-3mm/s。此外，设备配备外循环水冷却装置和封闭透明防护罩，确保操作安全。用户可以储存设置参数，方便后续相同材料的切割，无需重新设置。
产品特点
1.采用人机界面、PLC控制，界面直观，操作简单。
2.语言中英文可以切换操作简单，参数设置方便。
3.主轴采用变频控制，过载保护。
4.有两种切割方式选择切割，更大范围适应各种材料切割。
5.R轴转速手动可调
6.设置参数可储存，不同材料切割选取用户储存参数即可，不需要每次从新设置参数。
7.有外循环水冷却装置。
8.封闭透明防护罩、安全开关为操作者提供保护。

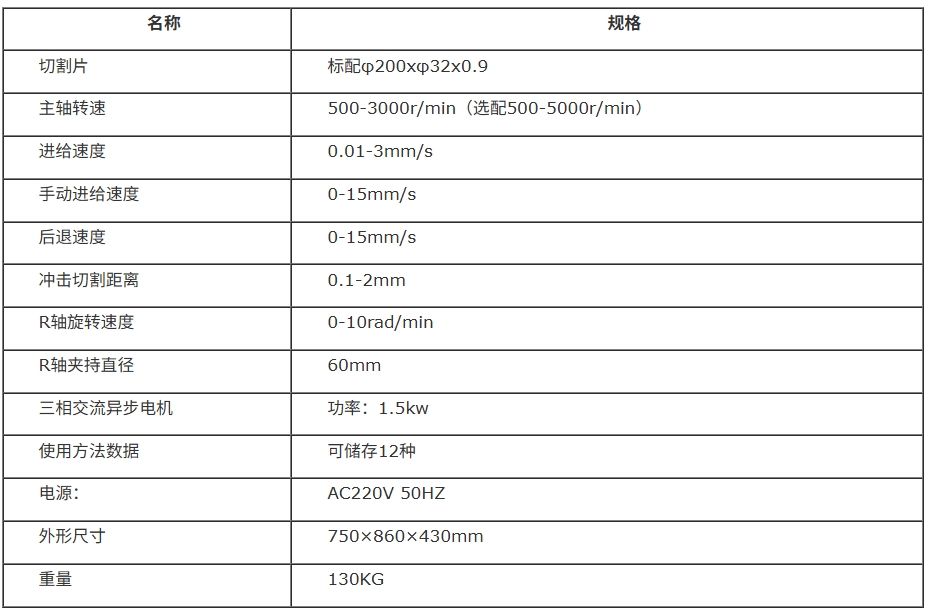

主要参数:
1)主轴转速：用户可以在500—3000r/min（选配500-5000r/min）之间任意设置来适应材料切割，无极调速运行时设置有效。
2)切割直径：φ60mm，设置适当的行程使切割完成停止切割，连续切割同样的样品不需要从新定位。
3)前进速度（切割速度）：范围0.01-3mm/s，选择适应材料的切割速度,满足对材料切割要求，运行时设置无效。
4)冲击切割参数：进入冲击参数设置页面。
5)主轴转速设定值：点击下载配方数据到PLC按钮后，保存成功的主轴转速设定值 。
6)切割行程设定值：点击下载配方数据到PLC按钮后，保存成功的切割行程设定值 。
7)前进速度设定值：点击下载配方数据到PLC按钮后，保存成功的前进速度设定值 。
8)其他按钮：返回、首个配方、上个配方、下个配方、末个配方、保存、删除、编辑、下载配方数据到PLC 。（用于配方操作）
9)手动速度：范围0-5mm/s,是指是手动前进后退速度，对设备操作不熟练时，应设置小一点，避免切割片撞上工件。
10)直接切割：是普通并且最经济的切割模式，适应大多数材料切割选择。（由顶部状态栏选择）
11)冲击切割：适用于无法找到适当切割片的某种特定材料和硬度相当高的材料，并且磨损的材料容易堵塞切割片，或者切割片的磨料不足，冲击切割可能会导致更高的切割片磨损，但会降低工件过热的风险。（由顶部状态栏选择）。
12)退刀速度：是指冲击切割运行到单次冲击距离后，退后时的速度，设置越大，退回时就越快。
13)退刀距离：最小值为回刀距离。每次冲击完成的快速退回距离。
14)回刀距离：最大值为退刀距离。每次退刀完成的快速前进距离。
