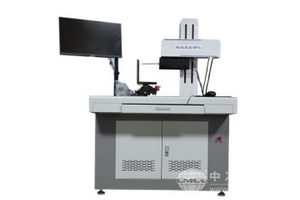

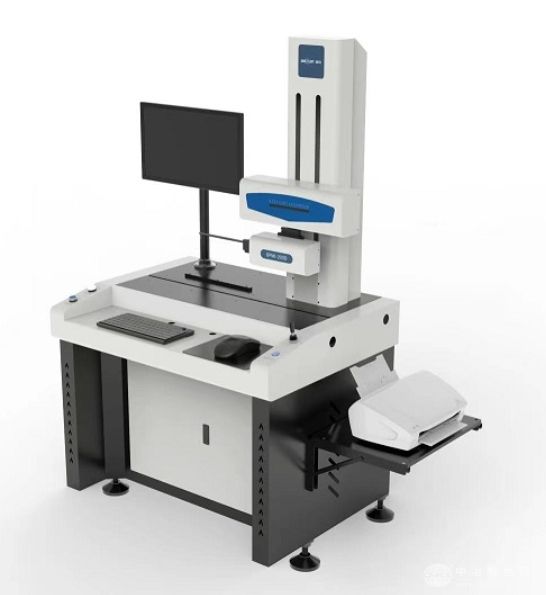

粗糙度轮廓仪一体机
设备技术性能:
轮廓测量功能:
尺寸:包含水平距离、垂直距离、线性距离、半径、直径
夹角:包含水平角、垂直角、夹角
位置公差:包含平行度、垂直度
形状公差:包含直线度、凸度、圆弧轮廓度
辅助生成:包含辅助点、辅助线、辅助圆
粗糙度分析:Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc ,Rpm,Rku,Rdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISO
波纹度分析:wt、wa、wp、wv、wq、wc、wku、wsk、w、wx、wz、wsm、wdcwte、wmr、Aw、c(wmr)、wmr(c)、wdq
原始轮廓分析:Pt,Pa,Pp,Pv,Pq,Pc,Pku,Psk,Pdq,Psm,Pdc,Pmr,Pz,Pm
系统界面
软件系统界面如图所示。系统界面主要包括:菜单、工具栏、状态栏、图形显示区(轮廓及粗糙度视图)、标注信息区(轮廓标注及粗糙度参数列表)、系统参数显示区、设备控制区。
1) 菜单/工具栏:见菜单和工具栏部分相应内容。
2) 状态栏:显示当前操作提示、光标在图形显示区的坐标等信息。
3) 系统参数显示区:用于显示和设置设备参数、测量参数及显示参数等系统参数。
打印输出
零件测量、标注及参数评定完成后,可以将检测结果打印出来。用户通过打印信息设置对话框输入检测报告打印信息(零件名称、零件号、检测人、公司名称等)以及选择格式输出选项(轮廓/粗糙度图形、轮廓标注信息列表、粗糙度评定参数列表),查看打印预览结果即为打印结果。
测量原理
本仪器测量原理为直角坐标测量法,即通过X轴、Z1轴传感器,测绘出被测零件的表面轮廓的坐标点,通过电器组件,将传感器所测量的坐标点数据传输到上位PC机,软件对所采集的原始坐标数据进行数学运算处理,标注所需的工程测量项目。
此款仪器已可同国外进口仪器性能相比,各方面指标已达到国际标准,仪器符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及国际标准ISO5436, ISO11562,ISO4287的要求。
