铜铝对焊机

铜铝对焊机

418
规格/型号:UN5-100KVA
品牌:咏旭
应用领域:材料制备
产地:山东 - 济南
厂家/供应商:济南咏旭焊接设备有限公司
咨询电话::15098965339(请说明信息源自“中冶有色网”)
更新时间:2025-04-18
级别:待认证

铜铝对焊机说明介绍

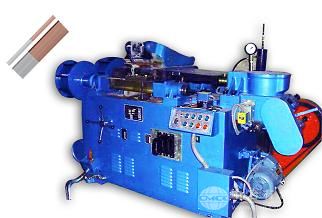

铜铝对焊机



UN5系列对焊机


UN5系列铜铝闪光对焊机,是凸轮式闪光对焊机的一种,也叫铜铝复合排焊机,铜铝板和铜铝棒对焊机,主要用于各种电力金具的铜铝焊接。


主要原理及特点


该设备主要由机架,定夹具,动夹具,顶锻传动机构,焊接变压器,气动系统,冷却系统及控制系统等几部分组成。

焊接时,根据工件不同的材料和形状选择合适的焊接参数,合适预热时间和预热电流,合适闪光时间和闪光电流,合适有电流和无电流顶锻距离,还有需要选择合适的变压器调节级数等,然后进行自动连续闪光焊接。


焊接质量检测标准


焊接后的产品,铜铝两种材料的结合部位的抗拉强度要大于原材料的抗拉强度。

为了测试焊接质量,可以进行如下手动测试:将焊接后的产品铜件一端夹紧,先右折90度,然后再左折180度,焊接处不断裂的,为合格品。

对焊产品的合格率为99%以上。


应用范围:主要用于各种铜铝棒材对焊,铜铝片材对焊,工具,轮圈及各种电力金具等产品的对焊。


主要技术参数

设备型号



额定容量



额定负载



输入电压

输出电压与调节级数



最大铜铝对焊截面积

气源压力

冷却水流量

设备重量

外形尺寸

UN5-100KVA

100KVA

50%

380V 50HZ

3.52-7.04V

8Taps(级)

200mm2

0.55MPa

200L/ H

800KG

L:110*W:75*H:30cm

UN5-150KVA

150KVA

50%

380V 50HZ

4.13-8.26V, 8 Taps(级)

800mm2

0.55MPa

250L/ H

1500KG

L:254*W:136*H:138cm

UN5-300KVA

300KVA

50%

380V 50HZ

7.92-15.8V

8 Taps(级)

1600mm2

0.55MPa

350L/ H

3000KG

L:254*W:136*H:138cm

UN5-3×100KVA*

3×100KVA

50%

380V 50HZ

5.0-10.0V

8 Taps(级)

1800mm2

0.55MPa

600L/ H

4000KG

L:254*W:118*H:175cm

*UN5-3×100KVA铜铝对焊机采用三相次级整流式直流电源,三相电网平衡,对电网冲击较小,同时具体显著的节能效果。

*同时还可以根据客户要求设计制造更大功率的对焊机,例如400KVA,500KVA,600KVA,等等。
