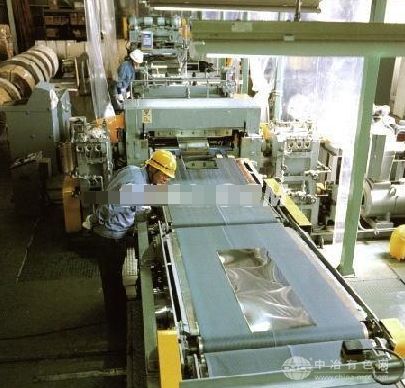

一、设备名称：金属卷带纵剪矫平横切垛料复合生产线;
二、设备型号: ZJ1600×1.5
本生产线为厚度0.2—1.5㎜，宽度400—1550㎜的国产正品金属卷带的纵剪横切设备其工艺流程：四膜架冷覆膜机→牵引机→精密矫平机→活套→对中装置、牵引机→纵剪分条主机→ 出口托辊平台 → 废边料机→NC定尺机→高速液压剪床→输送带→垛料机构→出料平台。
三、 技术参数及要求
1. 电气基本要求
1) 电源：电压三相380VAC±10% 频率50Hz±1%
2) 使用环境;机旁温度-5— +40℃ 。湿度<83%。海拔<2,000m
3) 防护等级:电气控制柜、控制台 IP40，生产线操作台 IP40。
4) 生产线运行方向: 左 进 右出
5) 生产线占地面积约：7m×20m
2. 适用原材料基本参数：
材料：金属卷带
屈服强度50～390 MPa
抗拉强度90～420MPa
带材厚度:0.2～1.5mm
带材宽度:1550mm
卷材内径：Ф508mm
卷材外径：Max Ф1600mm
卷材大重量:Max10000 kg
卷材板型：(现场正常料板形)≤20I
3. 成品参数(按JIS标准0.8国产正品金属卷带验收)
1、纵剪成品参数
带材厚度：0.2～1.5mm
小宽度:Min 40mm
剖切条数：大于20条
卷材内径：真圆：Ф505mm
卷材外径：Ф1600mm
2、横切成品参数
带材厚度：0.2～1.5mm
剪切长度500-2000
垛板重量400Kg
垛板高度400mm
码垛错层±2mm
长度公差±1mm(≤1m)
对角线公差±1mm(≤1m)
表面质量不低于来料质量，不产生工艺缺陷
4. 机组主要技术参数
辊面宽度:1600mm
穿带速度： 0-20m/min(可调)
机组工作速度;50 m/min
废边切边宽度：5～15mm
带材开卷方向上开卷方式
