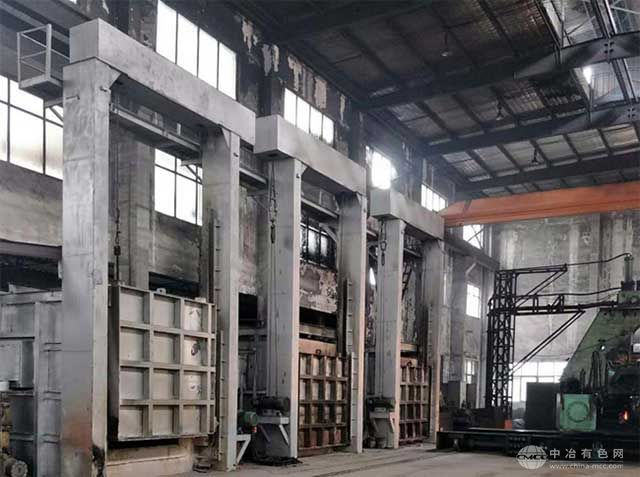

1、蓄热式室式加热炉的结构组成
蓄热式室式加热炉的主要结构组成分为以下几个部分：
1.1炉体钢结构框架，承载整个炉体耐火炉衬的外部框架，同时作为烧嘴的支撑。
1.2炉衬耐火材料，包括耐火工作层和保温层以及炉门部位的耐火材料。
1.3炉门及升降机构。
1.4蓄热式燃烧及控制系统，燃烧系统包括：蓄热式烧嘴，蓄热箱体，燃烧控制阀件，执行机构；控制系统包括：各类
仪器仪表，检测监视元件，自动控制单元等。
1.5空烟气、天然气、压缩空气管道系统，属于燃烧系统的一部分，是输送燃烧及空气、烟气介质的通道；
2.蓄热式室式加热炉描述
2.2炉体结构
2.2.1炉体钢结构
炉子钢结构是由炉柱、横梁、护炉钢板等组成。
2.2.2管道支架
管道设计独立的支架体系，保证管道的抗震及稳定性。
2.2.3检修平台
需要人员进行维护保养的地点，设置检修平台，悬空部分，设有防护栏杆。符合工业生产规范要求。
2.3炉衬耐火材料
2.3.1耐火砌体
炉顶及炉墙全部采用新型耐火浇注料浇注结构，大幅度延长加热炉炉衬的使用寿命，减少加热炉的热损失，提高炉子的生产率，正常使用寿命长；
有效的节约设备运行维护成本。
2.3.2炉墙、炉顶、炉底砌体
2.4炉门及升降机构
2.4.1炉门
本炉门采用具有优良隔热保温性能的耐火纤维模块组成的全纤维结构。
2.4.2炉门的密封
炉门与炉口之间采用平面压紧密封。
2.4.3炉门的结构“冷热面分离式”
2.4.4炉门升隆机
2.5空/烟、天然气管路系统
2.5.1天然气管路
2.5.2空气管路
2.5.3乐缩空气管路
2.6蓄热式燃烧及控制系统
2.6.1燃烧技术平台
2.6.1.1本方案采用公司自主开发的“脉冲蓄热式平焰烧嘴”。
本炉采用蓄热式燃烧及控制技术。该技术就是在数字化高温低氧空气燃烧技术原理基础上，结合高速燃烧的火焰特性，溶入了脉冲控制技术、流量控制技术等先进控制技术的理念，专门针对室式加热炉发展出来的一项蓄热式燃烧和控制技术。
2.6.1.2燃烧器的布置
2.6.1.3脉冲控制的蓄热式燃烧器
2.6.2蓄热式脉冲控制技术平台
2.6.2.1控制系统说明
本控制系统采用集中控制模式，整个控制系统由总控制柜和烧嘴控制器、现场控制元件组成。总控室发出的命令，通过连线，到达现场执行元件，协调指挥各个执行原件之间的动作。
2.6.2.2烧嘴控制器和系统控制模块
2.6.2.3炉温的控制
2.6.2.4炉压的控制
炉压控制技术是稳定燃烧、精密控温、保证炉温均匀性和工业炉寿命的关键技术。
