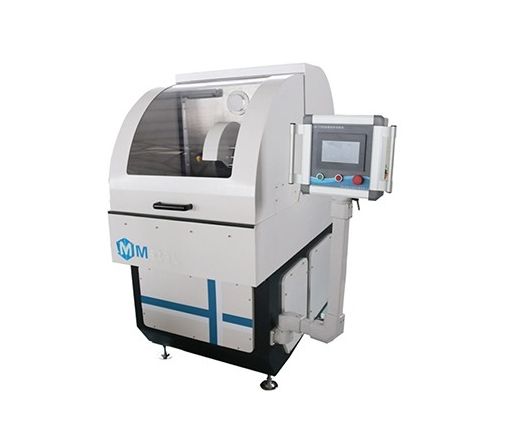

金相试样大型切割机LQ-110Z
重要注意事项和安全信息
阅读并理解所有使用规则。
牢记电器使用常识。
遵守产品上标注的和随产品提供的文件内的所有警告和规则。
如果使用规则和安全信息发生了矛盾，服从安全信息；如果您不能解决矛盾请向销售商或服务机构请求帮助。
在清洁机器外表时，请关闭电源总开关，拔下电源插头，不要使用清洁液或煤油，仅使用湿布清理本机。
请将设备按放在稳定的地面上，将设备调平。
不允许将任何杂物品放在电源线和切割机表面。
如果使用墙壁插头，请选择相应的电源插头和插座，防止插头插座选择不当引起电源缺相，或电流过大引起火灾等现象发生。
为避免电击的危险，不要自行拆解切割机。如需修理，应请专业维修师修理。打开或拆下电器箱盖，会使您处在危险的电压或其它危险中，不正确的组装，会在使用中发生电击。
在下列情况下，请关闭电源总开关，并请专业维修人员维修：
电源线、插头或连接电缆损坏或磨破。
按照规则操作切割机，但该机不工作。
切割机落下或机壳出现损坏。
切割机的性能出现突然明显的变化。
仅允许调整使用说明书中提到的部件。
保存好本手册。
切割机的用途
本机适用于切割各种金属、非金属材料的试样，以便观察材料金相、岩相组织。本机带有循环冷却装置，使用配置好的冷却液可带走切割时所产生的热量，避免试样过热而烧伤试样组织。该机使用方便、安全可靠。是工厂、科研单位以及大专院校实验室制作试样必备的设备之一。
切割机主要技术指标
电源：三相380V、50HZ。
主轴转速：2800转/分钟
砂轮片规格：350×2.5×32mm
最大切割直径：φ110mm
电机功率： 4KW
Y轴最大行程240mm
Y轴可调手动速度0.01-0.5mm/s
Z轴可调手动速度0.01-0.5mm/s，
冷却方式：喷水式
整机尺寸：1060*1450*1650mm
安装设备
将本机放置在平整的地面上，调整底脚螺栓将机器调平固定安装。
安装进水管，出水管应低于机体出水口，以免排水不畅。将水泵电源插头插入水泵电源插头内并拧紧插头螺母。
此机接入电源，接地线为国标（黄绿相间），剩余3根彩线为主电源线。检查电源线，插头接插件等电气原件是否完好，接通电源，按绿色电源开关将设备送电，红色按钮为设备电源停按钮。将机器舱门关闭，打开停止开关，设备电源开关启动触摸屏显示主画面，按触摸屏中绿色启动按钮，启动设备观察主轴旋转方向，调整总电源线将切割将切割主轴转向调整为顺时针旋转。
注意：本机电器要用三相380V，地线标志必须接地线。
四．砂轮片装卸
打开切割仓门，用随机配备的扳手，拧开主轴端的主轴螺母，取下锯片夹片，将切割砂轮片取出。
将切割砂轮片及锯片夹片安装至切割主轴上，旋紧主轴螺母，用扳手适当拧紧。
转动砂轮片，检查砂轮片是非安装紧固，并检查砂轮片两侧是否有摆动，其摆动量不大于2mm,如超过2mm时，应检查原因重新装正。
试样装夹
正确夹持试样是安全切割的重要保证，将试件放入钳口中，调整钳口的距离用扳手紧固钳口，加紧试样。用手推或转动试样，检查工作装夹是否稳固，否则应重新装夹。
操作步骤
第一步：将所需要切割的试样放入切割钳口内并夹紧试样。
第二步：调整冷却水嘴的冷却位置，将仓门关闭。
第三步：调整切割式样的切割方式，切割距离，和切割速度。
第四步：调整切割锯片的位置，使其调整到最佳位置能更快的切割试样。
第五步：按下触摸屏启动按键，此时启动切割主轴和冷却水泵，切割主轴开始旋转，冷却水嘴开始喷出冷却液，开始切割试样。
