酸连轧机
Φ250×950/Φ750×900mm (4架)
Φ250×950/Φ300×950/Φ750×900mm (1架)

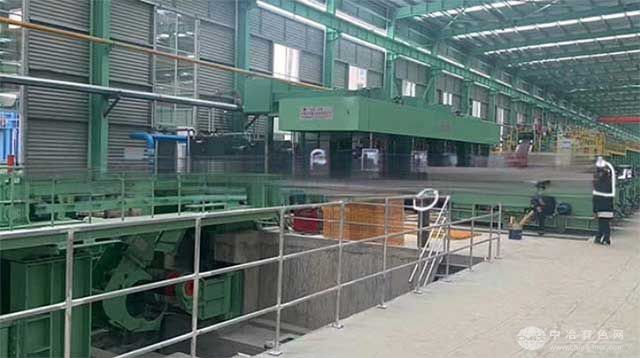

五机架酸连轧机组(无头酸连轧、双收卷)
1、总体说明：
本套950mm五机架酸冷连轧生产线，用于生产符合国标GB716、GB708、YB/TO25等标准的钢带，生产线使用的原料为符合国标的热轧钢带。生产线是由机械设备、液体系统(液压站、设备润滑、工艺润滑)及电仪系统等有机组成的机、电、仪、液一体化的自动化成套设备。
2、生产线工艺流程technical flow：
入口张力辊→1#机架入口装置(带测厚)→F1四辊机→测张、测厚→F2四辊机→测张→F3四辊机→测张→F4四辊机→测张→F5六辊机→出料工艺平台(带测厚)→剪前夹送机→动力飞剪机→1#转向辊(带导板)→1#收卷机(带助卷器)→1#卸料小车(承料台)→过桥托架(磁力皮带机)→2#转向辊(带导板)→2#收卷机(带助卷器)→2#卸料小车(承料台)
3. 生产钢种
代表钢号： Q195、Q235、Q345B等
屈服强度： σ0.2≤345Mpa
原料规格:厚 度： 2.75～4.0mm
宽 度： 650～830mm
钢卷内径： Φ508mm
钢卷外径： φ1200～φ2100mm
蕞大卷重： 18t
4.成品规格：
总变形量 ： Max 80% H (五道次轧制 )
成品厚度 ： 0.6～2.0mm
成品宽度：650～830mm
钢卷内径ID：φ508mm
钢卷外径OD：φ1200～φ2000mm
蕞大卷重max coil weight：18t
5.机组主要技术参数：
5.1机型：
F1～F4：Φ250×950/Φ750×900mm四辊冷轧机
F5：Φ250×950/Φ300×950/Φ750×900mm六辊冷轧机
5.2轧机技术参数：
传动方式：工作辊传动
压下方式：液压压下
蕞大轧制力：9000KN
蕞大轧制速度：600m/min(第五机架出口)
穿带速度：0.3～0.5m/s
酸洗出口速度：Max 140～180m/min
卷取速度：Max 600m/min
卷取张力：Max 80KN
5.3主要电机功率：
主传动电机：
Z800-315(空水冷)，1600KW，520/1200rpm，660V 5台
入口张力辊电机：
Z4-225-11，75kw，1000/2000rpm，440V 2台
剪前夹送电机r ：
Z4-225-11，75kw，1000/2000rpm，440V 1台
飞剪电机：
ZFQZ-250-11，90kw，980rpm，440V 1台
卷取电机r：
Z710-3B(空水冷)，900kW，300/1000rpm，660V 2台
直流总容量约：10115KW
交流总容量约： KW
