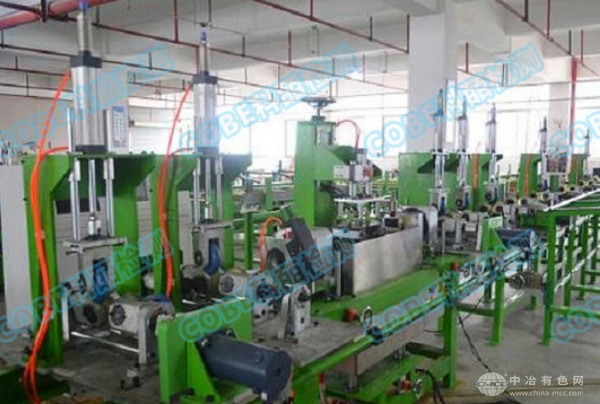

管、棒材超声螺旋前进自动化探伤系统
产品介绍
科皕研制的中小口径棒材、无缝管超声螺旋前进探伤系统,有效地解决了中小口径管棒材在传输过程中的超声探伤问题。COBE超声螺旋前进探伤系统采用局部精确定位技术,使被检的管材的局部与探头之间是保持确定位,这是保证准确可靠检测的重要手段;采用配套的数字化探伤仪,使得探伤仪能够显示伤缺陷信号的细节;采用自主研发的探伤专用信号处理软件,可显示出管材上的缺陷分布情况及各个缺陷的严重程度;设计有抗干扰技术,可抑制水泡干扰,有效地防止了误报现象;全自动上下料方式,对不合格产品进行自动分料,极大地提高生产效率。
性能特点
超声采用螺旋前进方式检测,可实现横波、纵波检测。将两种探伤方法互补,可检多种缺陷类型,以防漏检。
超声检测部分采用局部定位检测,极大地减少传输晃动引起的干扰。
超声检测采用抗气泡干扰装置,防止误报发生。
全自动上下料、分料系统。
检测完毕进行自动干燥。
技术参数
检测通道 1-8
工作方式 探头发射、接收或双探头分别发射、接收
灵敏度余量 ≥64dB
分辨率 ≥36dB
动态范围 ≥42dB
扫描范围(钢纵波) 0~6000mm
频率范围 0.3~20MHz
重复频率 100Hz~20KHz
增益总量 0--110dB,步进0.1dB
水平线性 ≤0.5%
垂直线性 ≤1.5%
闸门设置 每通道设置3个闸门,报警闸门,跟踪闸门和自锁闸门
扫描模式 A、B、C扫描
检波方式 正半波、负半波、全波、射频
自动增益 10---80%波高
探伤条件和参数保存 数量无限制,波形回放、波形通讯、波形打印,无限量包括探伤状态参量、回波图形、DAC 曲线和备注信息等
