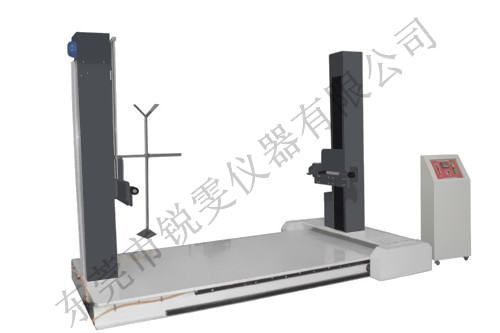

电池包跌落试验机
简单介绍:
设备型号:RW-9225A
厂家价格:面议/电议元/台
销售品牌:锐雯仪器
加工定制:支持定制
一、设备用途:
电池包跌落试验机用于模拟包装箱、单体蓄电池,蓄电池模组、PACK级别蓄电池包或系统及结构件的在使用、运输及装卸过程中受跌落冲击的影响程度。人工呈现电池系统受跌落冲击时可能出现的不同状况,用于评估电池包或系统的耐冲击安全性。大型电池包跌落试验机跌落测试高度可提前预置,当试件升至预置高度后自动停止定位。可根据产品的不同大小尺寸调节测试托臂之间的距离,电动调宽。试验机释放机构自由灵活可靠,确保试件在释放瞬间和自由跌落途中不受任何外力影响,从而确保了试件所要求的跌落状态。
二、技术参数:
规格
型号 RW-9225A-500 RW-9225A-1000 RW-9225A-2000
空间尺寸 约W1500*D1200mm 约W2000*D1500mm 约W3300*D2300mm
外形尺寸
约W2800*;H2000*D1500mm
约W3300*H2000*D1800mm
约W4200*H2000*D2600mm
样品最大尺寸
约W1000*H600*D800mm
约W1500*H600*D1000mm
约W3000*H600*D2000mm
样品最大重量
500kg
1000kg
2000kg
箱体结构
结构
整体式+控制操作台
材质:优质高强度加厚工业钢材、加工、(灰色+蓝色)烤漆
底架材质:高强度加厚工业钢材、加工
主要技术指标
控制方式:PLC触摸屏
跌落高度:10~1500mm(任意可调)
自动检测样品高度
随样品高度递增递减
高度误差 ±2mm
显示精度:0.1mm
驱动方式:电动升降、气动跌落
跌落面材质:钢板、大理石、木板(可选购)
保持时间:0~99小时99分99秒
提升交叉臂
宽度:≤40mm
数据: ≥6
间距分布:300mm~400mm
标准配置:主机、普通固定夹具1套
电源电压:AC380V 50Hz
三、测试步骤:
1、测试对象为蓄电池包。
2、测试对象以实际维修或者安装过程中可能跌落的方向,若无法确定可能跌落的方向,则沿Z轴方向,从1m的高度处自然跌落到水泥地面上,观察2h。
3、测试要求:蓄电池包或系统无电解液泄漏、着火或爆炸等现象。
