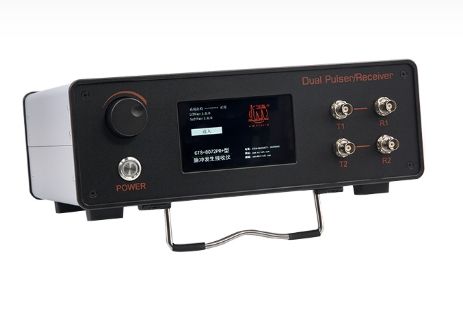

CTS-8072PR+双通道高频脉冲发生接收仪
CTS-8072PR+脉冲发生接收仪是应用于高频检测研究的专用仪器，具备低噪声和宽频带的接收放大电路，以及由高性能尖脉冲发生器及高压电源组成的尖波发射电路；提供双通道数据采集功能，并可实现计算机同步控制。
产品介绍
CTS-8072PR+脉冲发生接收仪是应用于高频检测研究的专用仪器，具备低噪声和宽频带的接收放大电路，以及由高性能尖脉冲发生器及高压电源组成的尖波发射电路；提供双通道数据采集功能，并可实现计算机同步控制。
功能特点
高精度测量：可以对物体的尺寸、形状和位置进行精确测量。比如在工业无损检测中，能够准确检测出零部件的微小缺陷。
窄波束：波束较窄，有助于提高检测的方向性和定位精度。
特殊设计匹配高频探头的尖脉冲发生器，上升时间＜3ns，-110V～-320V可调。
脉冲重复频率可调，最高20kHz。
信号带宽：20KHz～110MHz（-3dB）。
-6dB～+54dB，1dB步进的RF可调增益范围。
20kHz或20MHz可选高通滤波器。
500MHz采样率/12bit数据采集模块。
标准网络接口，实现计算机同步控制及数据采集。
提供本公司自主研发的30MHz、50MHz等系列高频探头。
性能指标
脉冲类型 负尖波
模式 单、双
脉冲下降及上升时间 典型值＜3ns，最大值≤3.5ns
脉冲幅度 -110V～-320V
阻尼 25Ω、33Ω、50Ω、100Ω共4档可选
脉冲宽度 7ns（50Ω阻尼）
脉冲重复频率 100Hz、200Hz、……、19kHz、20kHz共29档可选
增益调节范围 -6dB～54dB
同步脉冲输出 TTL电平（输出阻抗50Ω）
外部触发输入 TTL电平，脉冲大于50ns
最大带宽 20kHz～110MHz
最大信号输出 ±1.5Vp-p
高通滤波 20kHz或20MHz
低通滤波 110MHz
输入阻抗 50Ω
输出阻抗 50Ω
输入输出接口 T，R，RF输出，外部触发Trig，同步输出Sync
电源 可选AC 220V或AC 110V，50Hz～60Hz，出厂标配为AC 220V
外型尺寸 305mm×230mm×105mm(长×宽×高)
环境温度 0～50 ℃
重量 5.0 kg
应用领域：
电子专业：检测集成电路
芯片、印刷电路板的缺陷。超声扫描显微镜SAM、高频C扫等。
材料研究：评估微小材料的结构完整性，如
复合材料中的微小裂纹。可应用于测量材料的声学特性，如声速、衰减等，包括材料晶粒度的评估等。
精密机械：检测精密零部件的表面和内部缺陷。
探头测试：可应用于高频超声波探头的声学特性的评价以及性能指标的测试。
声学专业：探究高频超声在不同介质中的传播特性。
应用案例：
厚度测量
采用CTS-8072PR+高频脉冲发射接收仪，配合我司自主研发的50MHz高频探头，可实现最薄0.08mm塞尺的厚度测量，测量结果准确，波形清晰，波形仅1个周期。
