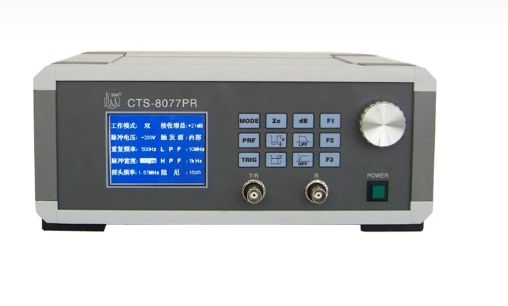

CTS-8077PR脉冲发生接收仪
CTS-8077PR脉冲发生接收仪符合欧标（EN12668:2010）探头测试系统要求，具有极低噪声和宽频带的接收放大器，并由高性能方波脉冲发生器和高压电路组成先进的发射电路。
产品介绍
CTS-8077PR脉冲发生接收仪符合欧标（EN12668:2010）探头测试系统要求，具有极低噪声和宽频带的接收放大器，并由高性能方波脉冲发生器和高压电路组成先进的发射电路。
功能特点
宽带方波脉冲发射器。
脉冲宽度可调范围为25ns～6500ns，最小步进为5ns，对应80kHz到20MHz的探头。
脉冲电压可调，-25V～-400V以25V为步进。
脉冲重复频率可选，重复频率高达5kHz。
宽频带（30MHz）脉冲接收器。
60dB RF增益，1dB步进调整。
50dB RF衰减，1dB步进调整。
10MHz或30MHz可选低通滤波器。
1kHz或1MHz可选高通滤波器。
USB接口，计算机同步控制并且为用户提供PC同步控制软件和用户开发包。
性能指标
脉冲类型：负方波
模式：单、双
脉冲上升时间（无负载）：典型<10ns，最大20ns
脉冲幅度（无负载）：-25V～-400V，以25 V为步进。
阻尼：50Ω、80Ω、150Ω可选（阻尼对探头回波波形影响较大，需慎重选择）
脉冲宽度：可调范围25ns～6500ns，1000ns 以下步进值为5ns,1000ns 以上步进值为20ns
电压增益：60dB
衰减器范围：-50dB
脉冲重复频率：
100、200、500、1000、2000、5000 Hz可选：
0.5MHz 探头上限为2kHz;
0.25MHz探头上限为1kHz;
0.1MHz 探头上限为500Hz
脉冲重复频率（外部）：
0～5kHz。外部输入频率要遵循下面的限制来输入;
0.5MHz探头上限为2kHz;
0.25 MHz 探头上限为1kHz;
0.1MHz 探头上限为500Hz
同步脉冲输出：TTL电平(输出阻抗50Ω)
外部触发输入：TTL电平，脉冲大于50ns
最大信号输出：1Vpp
最大带宽：1kHz～30MHz
输入阻抗：50Ω
输出阻抗：50Ω
高通滤波：1kHz或1MHz
低通滤波：10MHz或30MHz
输入输出接口：T/R，R，RF 输出，外部触发器输入，同步输出
电源：可选100 VAC 或220 VAC，50/60 Hz，出厂标配为220 VAC/50 Hz
外型尺寸：220×110×270 mm（长宽高）
环境温度：0～50℃
重量：3.8Kg
应用领域：
探头测试：符合欧标的探头测试系统。测量换能器的特性。
金属材料：检测金属部件中的裂纹、气孔、夹杂物等缺陷，确保产品质量和安全性。其他用于监控材料和过程的测量。厚度测量、声速测量、频谱分析等。分析材料的微观结构和性能，为
新材料的研发提供数据支持。
复合材料：评估复合材料的分层、脱粘、孔隙等缺陷，广泛应用于航空航天、汽车等领域。
