相控阵超声系统说明介绍

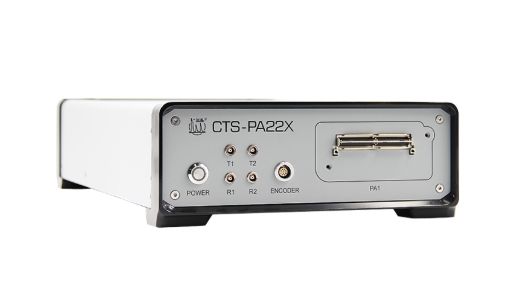

CTS-PA22X 相控阵超声系统

CTS-PA22X 相控阵超声系统


CTS-PA22X是我司推出的相控阵超声系统,是一个支持二次开发的相控阵平台,集成了电子、软件、信号处理、超声等多项先进技术,可广泛应用于管材、板材、轮轴轮对、叶片、曲轴等各种超声波检测系统之中。CTS-PA22X提供了精心设计的二次开发接口,用户可在CTS-PA22X的基础上开发应用软件,增加自己特有的功能和界面,集成到自己的系统之中,形成各种专用检测系统。

产品介绍

CTS-PA22X是我司推出的相控阵超声系统,是一个支持二次开发的相控阵平台,集成了电子、软件、信号处理、超声等多项先进技术,可广泛应用于管材、板材、轮轴轮对、叶片、曲轴等各种超声波检测系统之中。CTS-PA22X提供了精心设计的二次开发接口,用户可在CTS-PA22X的基础上开发应用软件,增加自己特有的功能和界面,集成到自己的系统之中,形成各种专用检测系统。

功能特点

总体结构原理:

一套完整的探伤系统由监控主机、CTS-PA22X相控阵检测模块、相控阵探头及相关扫查装置组成。CTS-PA22X是一个独立的模块,通过网线与监控主机相连。运行在监控主机上的软件通过网络接口向CTS-PA22X发送指令,并接收CTS-PA22X回传的数据。

功能特点:

提供全套客户端示例程序PA22X-DEMO源代码,该DEMO代码已具备基本的相控阵扇扫、线扫及成像功能,用户可参照DEMO代码进行二次开发,或直接在DEMO代码上增加功能进行开发。

内部模块化设计,可根据用户需要提供多种配置,如16:64 PA通道、32:128 PA通道、16:64 PA通道+2UT通道。

支持增量式升级,用户可先购置基础配置(16:64通道),日后再根据需要添加模块来扩展通道,减少一次性投入。

精心设计的二次编程接口,不仅编程简单直观,更支持人工调试,在编程之前,即可人工向CTS-PA22X发送指令,试验修改参数的效果!

内置扇扫、线扫等通用法则计算器,只需输入探头、楔块、扫查角度等参数即可生成法则进行扫查,CTS-PA22X同时回送波形数据和处理后的图像,客户端软件只需直接贴图即可实现相控阵成像功能,可以极快地搭建出一个工业扫查系统。

对于超声相控阵研究者,也可自行定义延迟法则,传送给CTS-PA22X执行自定义扫查,并取得未经处理的原始采样数据,自行进行各种信号处理算法的科学研究。

支持多组扫查,可连接多个探头,对多部位进行同时扫查、同时成像。业界率先采用并行多组模式,速度更快!

在需要更多检测位置的场合,可由一台监控主机连接多台CTS-PA22X,同时对所有CTS-PA22X进行控制和波形、图像监视,实现多部位同步联动检测。

性能指标

规格参数

发射电压 双极性方波,±45 V~±100 V可调,步进5V

最大重复频率 10 kHz

脉冲宽度 20~1000 ns,步进5ns

接收器

带宽 0.5~15MHz

增益范围 0~90 dB,步进0.1dB

输入阻抗 50Ω

TCG补偿 16点,40 dB/μs

接收延迟 0~40 μs,精度2.5ns

动态聚焦 自动DDF

闸门 硬件闸门A、B,跟踪闸门G,进波/失波,前沿/峰值

数字化率 62.5 MHz,10 bit

滤波器 低、中、高3档

系统

通道配置 16:64或32:128PA或16:64PA通道+2UT通道可选

功耗 25V~50 W,依配置不同而异

数据传输 100M/1000M 以太网

尺寸 约100×200×300

输入输出

相控阵探头接口 IPEX接口

编码接口 2个增量式编码器

通用I/O口 9针LEMO接口

调试口 COM口1个

常规探头接口 Q5插座,数量视配置而定

网络接口 100M/1000M 以太网

USB接口 2个
