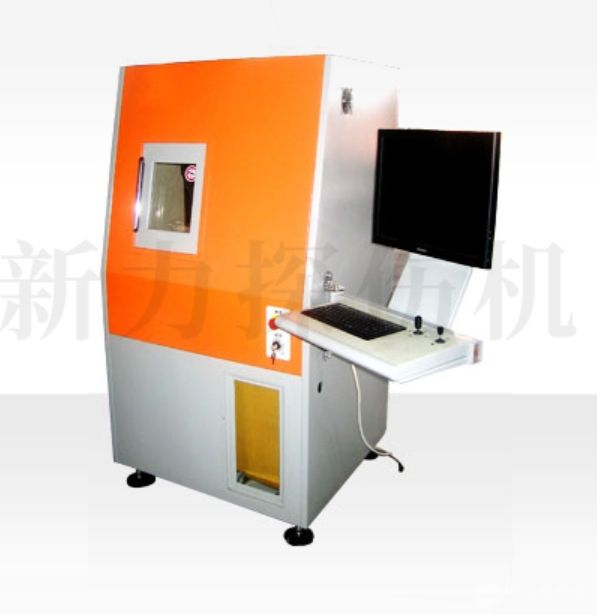

一体X射线实时成像检测仪
X射线实时成像检测仪说明
该机型采用数字控制技术,集成化程度高、性能可靠、图像清晰、体积小,操作简单等优势,适用于对
铝、镁铸件、树脂材料、非金属材料及合件的气孔、夹杂及缩松等进行无损检测。
技术指标
※管电压:30-160kV
※管电流:0-3mA
※焦点尺寸:
※分辨率:18-32LP/cm
※检测平台:可根据工件动作设计
※外形尺寸:可根据工件大小设计
工作原理
射线穿透与吸收:X 射线具有穿透性,当它穿透不锈钢钢管时,钢管内部不同部位因材质、密度、厚度等差异,对 X 射线的吸收和散射程度不同。如钢管内部存在裂纹、气孔、夹杂物等缺陷,会使透过该部位的 X 射线强度与正常部位有别。
信号转换与处理:探测器接收穿过钢管的 X 射线,将其转化为电信号,再经模数转换变为数字信号。计算机图像处理系统对数字信号进行降噪、增强、对比度调整等处理,后重建出钢管内部的实时数字图像。
系统组成
X 射线发生装置:产生高强度、稳定的 X 射线,如进口高频恒压 X 射线机,能提供不同能量的 X 射线以适应不同壁厚和材质的不锈钢钢管检测。
数字成像探测器:常见的有非晶硅平板探测器等,具有高分辨率、高灵敏度、宽动态范围等特点,可快速准确捕捉 X 射线信号并转化为清晰数字图像。
机械传动装置:实现不锈钢钢管的输送和定位,确保钢管在检测过程中按设定速度和路径通过 X 射线检测区域,如采用高精度滚轮架,转动由高频调速数字控制,定位误差小。
计算机控制系统:控制整个检测过程,包括 X 射线源的参数设置、探测器的工作模式、机械传动装置的运行等,同时对采集到的数字图像进行处理、分析和存储。
防护装置:为防止 X 射线泄漏对操作人员和周围环境造成辐射危害,系统配备有
铅房、铅屏蔽罩等防护设施,确保辐射剂量在安全标准范围内。
技术优势
检测效率高:可实现对不锈钢钢管的快速连续检测,能在短时间内完成大量钢管的检测任务,提高生产效率。
成像质量好:能够清晰显示不锈钢钢管内部的微小缺陷,如常规系统分辨力不小于 20lp/cm,有助于准确判断缺陷的位置、大小和形状。
非接触式检测:在不破坏钢管结构和性能的前提下完成检测,不会对钢管造成任何损伤,保证了钢管的完整性和后续使用安全性。
数字化与智能分析:检测结果以数字图像形式存储,便于长期保存、查询和远程传输。结合人工智能算法,可实现自动缺陷识别、分类和评级,提高检测的准确性和可靠性。
